Доменная печь – это сложное агрегатное устройство, предназначенное для выплавки чугуна из железорудного сырья. Процесс доменной плавки представляет собой совокупность множества физико-химических реакций, происходящих при высоких температурах и взаимодействии твердых, жидких и газообразных веществ. Понимание этих процессов критически важно для эффективного управления печью, оптимизации расхода сырья и получения чугуна заданного качества. Рассмотрим основные этапы и реакции, определяющие работу доменной печи.
Подготовка сырья к плавке
Перед загрузкой в доменную печь руда, кокс и флюсы проходят предварительную подготовку. Эта стадия направлена на улучшение физических и химических свойств сырья, что способствует более эффективному протеканию процесса плавки.
Окускование руды
Мелкая руда, пыль и концентраты подвергаются окускованию. Этот процесс включает агломерацию и окатывание. Агломерация – это спекание мелких частиц руды при высокой температуре с добавлением топлива и флюсов. Окатывание – это образование шарообразных окатышей из рудной мелочи с добавлением связующих веществ и последующим обжигом.
Преимущества окускования:
- Улучшение газопроницаемости шихты.
- Уменьшение пылеобразования в печи.
- Повышение скорости восстановления железа.
Подготовка кокса
Кокс является основным топливом и восстановителем в доменной печи. Он должен обладать высокой механической прочностью, низкой зольностью и определенным размером кусков. Кокс получают путем коксования каменного угля при высокой температуре в коксовых печах.
Подготовка флюсов
Флюсы добавляются в шихту для связывания пустой породы руды и образования шлака. В качестве флюсов используют известняк, доломит и другие материалы. Флюсы должны иметь определенный химический состав и размер кусков.

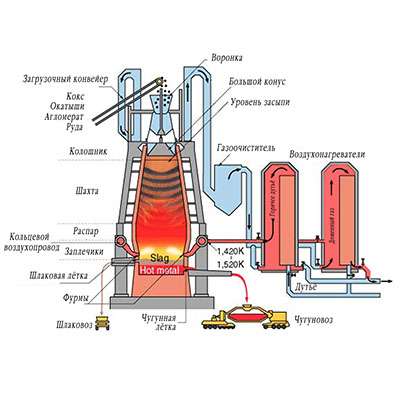

Зоны доменной печи и процессы в них
Внутри доменной печи выделяют несколько зон, в каждой из которых преобладают определенные физико-химические процессы. Эти зоны последовательно сменяют друг друга по высоте печи, определяя ход плавки.
Зона загрузки (колошник)
В верхней части печи, в зоне колошника, происходит нагрев и сушка шихты отходящими колошниковыми газами. Температура в этой зоне составляет 100-200°C. Здесь происходит испарение влаги из руды, кокса и флюсов, а также частичное разложение карбонатов.
Основные процессы в зоне колошника:
- Нагрев и сушка шихты.
- Испарение влаги.
- Разложение карбонатов (CaCO3 → CaO + CO2).
Зона восстановления
Ниже зоны колошника располагается зона восстановления, где происходит восстановление оксидов железа из руды. Температура в этой зоне повышается от 200 до 1200°C. Восстановление железа происходит как прямым, так и косвенным путем.
Косвенное восстановление:
Косвенное восстановление осуществляется оксидом углерода (CO), образующимся при сгорании кокса. Реакции косвенного восстановления протекают последовательно:
3Fe2O3 + CO → 2Fe3O4 + CO2
Fe3O4 + CO → 3FeO + CO2
FeO + CO → Fe + CO2
Прямое восстановление:
Прямое восстановление осуществляется твердым углеродом кокса. Эта реакция требует более высокой температуры и протекает в нижней части зоны восстановления:
FeO + C → Fe + CO
Зона науглероживания
В зоне науглероживания происходит насыщение железа углеродом. Температура в этой зоне составляет 1200-1500°C. Углерод переходит в железо из кокса, образуя чугун.
3Fe + C → Fe3C (цементит)
Зона плавления
В зоне плавления происходит плавление восстановленного железа и шлака. Температура в этой зоне достигает 1500-1600°C. Расплавленное железо (чугун) стекает в горн печи, а шлак всплывает на поверхность чугуна.
Зона горна
В горне печи накапливается расплавленный чугун и шлак. Здесь происходит разделение чугуна и шлака, а также их выпуск из печи. Температура в горне составляет 1400-1500°C.
Основные химические реакции в доменной печи
Помимо реакций восстановления железа и науглероживания, в доменной печи протекает множество других химических реакций. Эти реакции влияют на состав чугуна, шлака и колошникового газа.
Горение кокса
Кокс сгорает в фурмах печи, образуя оксид углерода (CO) и тепло. Эта реакция является основным источником тепла в доменной печи:
C + O2 → CO2
CO2 + C → 2CO
Образование шлака
Шлак образуется при взаимодействии пустой породы руды, флюсов и золы кокса. Основными компонентами шлака являются оксиды кремния (SiO2), алюминия (Al2O3), кальция (CaO) и магния (MgO). Шлак выполняет важную роль в процессе плавки, связывая вредные примеси и защищая чугун от окисления.
CaO + SiO2 → CaSiO3
CaO + Al2O3 → CaAl2O4
Реакции с серой
Сера является вредной примесью в чугуне. Для удаления серы в шихту добавляют флюсы, содержащие кальций (CaO). Сера связывается с кальцием, образуя сульфид кальция (CaS), который переходит в шлак:
FeS + CaO + C → CaS + Fe + CO
Реакции с фосфором
Фосфор также является вредной примесью в чугуне. Для удаления фосфора в шихту добавляют флюсы, содержащие железо (FeO). Фосфор связывается с железом и кислородом, образуя фосфат железа (Fe3(PO4)2), который переходит в шлак:
2P + 5FeO + CaO → Ca3(PO4)2 + 5Fe
Факторы, влияющие на процесс доменной плавки
Эффективность доменной плавки зависит от множества факторов, включая состав шихты, температуру дутья, влажность дутья и давление газа в печи.
Состав шихты
Состав шихты оказывает существенное влияние на ход плавки и качество чугуна. Необходимо тщательно контролировать содержание железа, пустой породы, углерода, флюсов и других компонентов шихты.
Температура дутья
Температура дутья влияет на скорость горения кокса и температуру в печи. Повышение температуры дутья позволяет увеличить производительность печи и снизить расход кокса.
Влажность дутья
Влажность дутья влияет на расход кокса и температуру в печи. Увеличение влажности дутья приводит к снижению температуры в печи и увеличению расхода кокса. Поэтому дутье часто осушают перед подачей в печь.
Давление газа в печи
Давление газа в печи влияет на газопроницаемость шихты и скорость восстановления железа. Оптимальное давление газа в печи обеспечивает равномерное распределение газов и эффективное использование тепла.
Современные технологии в доменном производстве
В современном доменном производстве применяются различные технологии, направленные на повышение эффективности плавки, снижение расхода кокса и улучшение качества чугуна.
Вдувание пылеугольного топлива (ПУТ)
Вдувание ПУТ позволяет частично заменить кокс более дешевым углем. ПУТ вдувается в фурмы печи вместе с горячим дутьем. При сгорании ПУТ образуется дополнительное тепло и восстановительные газы, что снижает расход кокса.
Вдувание природного газа
Вдувание природного газа также позволяет частично заменить кокс. Природный газ вдувается в фурмы печи вместе с горячим дутьем. При сгорании природного газа образуются восстановительные газы, что снижает расход кокса.
Кислородное дутье
Использование кислородного дутья позволяет повысить температуру в печи и увеличить производительность. Кислородное дутье также снижает расход кокса и улучшает качество чугуна.
Автоматизация управления процессом плавки
Автоматизация управления процессом плавки позволяет поддерживать оптимальные параметры плавки и снизить влияние человеческого фактора. Автоматизированные системы управления контролируют температуру, давление, состав газов и другие параметры плавки.
Изучение основных физико-химических процессов в доменной печи позволяет оптимизировать производство чугуна. Знание этих процессов способствует повышению эффективности использования ресурсов и снижению негативного воздействия на окружающую среду. Постоянное совершенствование технологий доменной плавки – это важный шаг в развитии металлургической промышленности. Таким образом, понимание и контроль этих процессов являются ключевыми для успешного и устойчивого производства. Именно это позволит металлургическим предприятиям оставаться конкурентоспособными на мировом рынке.
