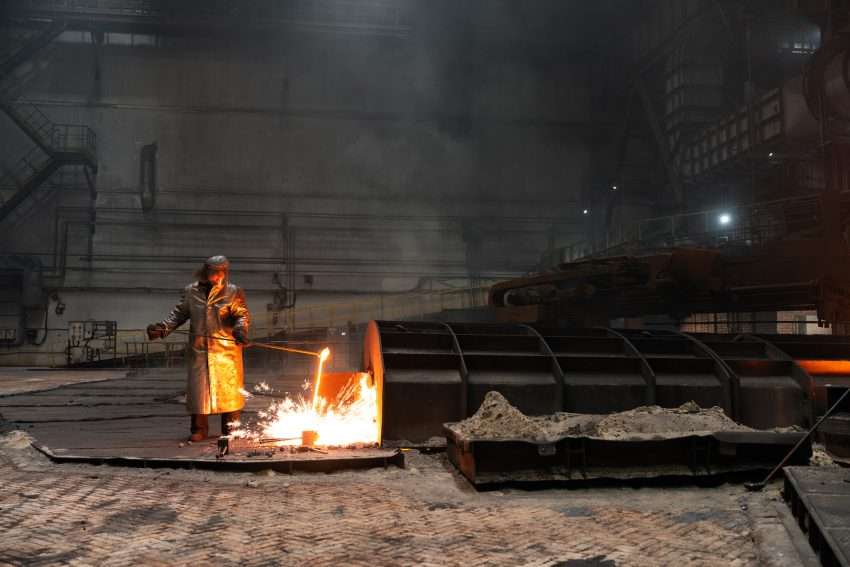

Доменная печь – это сердце металлургического производства, гигантский реактор, в котором происходят сложные физико-химические процессы, приводящие к выплавке чугуна из железорудного сырья. Этот процесс, известный человечеству на протяжении многих веков, продолжает совершенствоваться, оставаясь ключевым элементом в современной промышленности. Понимание этих процессов необходимо для оптимизации производства, повышения эффективности и снижения негативного воздействия на окружающую среду. Работа доменной печи – это симфония взаимодействующих элементов, где каждый компонент играет свою важную роль.
Основные Компоненты и Их Функции
Доменная печь представляет собой вертикальную шахту, футерованную огнеупорным кирпичом. Для эффективной работы печи необходимо понимание взаимодействия ее ключевых компонентов, а также ролей, которые они играют в сложном процессе выплавки чугуна. Разберем основные элементы, формирующие основу этого технологического чуда.
- Огнеупорная кладка: Защищает металлический корпус печи от высоких температур и агрессивного воздействия расплавленных материалов. Правильный выбор и качество огнеупоров критически важны для долговечности и эффективности печи.
- Загрузочное устройство: Обеспечивает равномерную и дозированную подачу шихты (железорудного сырья, кокса и флюсов) в печь. Современные загрузочные устройства автоматизированы и позволяют точно контролировать состав и количество загружаемых материалов.
- Фурмы: Через фурмы в нижнюю часть печи подается горячий дутье, необходимое для сжигания кокса и создания высоких температур. Конструкция фурм и параметры дутья оказывают существенное влияние на ход плавки.
- Летки: Предназначены для периодического выпуска жидкого чугуна и шлака из печи. Конструкция леток должна обеспечивать герметичность и безопасность при выпуске продуктов плавки.
- Система газоочистки: Обеспечивает очистку отходящих газов от пыли и вредных веществ. Современные системы газоочистки позволяют утилизировать доменный газ в качестве топлива.
Железорудное Сырье
Железорудное сырье, основа производства чугуна, включает в себя различные виды железных руд, агломерат и окатыши. Качество и состав руды напрямую влияют на эффективность процесса и качество получаемого чугуна. Важным фактором является содержание железа, а также наличие примесей, которые необходимо удалять в процессе плавки.
Кокс
Кокс выполняет в доменной печи несколько важных функций: является топливом, восстановителем железа из руды и разрыхлителем шихты, обеспечивающим проницаемость для газов. Качество кокса, его прочность и зольность, оказывают значительное влияние на ход плавки и расход сырья.
Флюсы
Флюсы, такие как известняк и доломит, добавляются в шихту для образования шлака, который связывает пустую породу и примеси, содержащиеся в руде и коксе. Состав и количество флюсов подбираются таким образом, чтобы обеспечить оптимальную вязкость и химический состав шлака.
Процессы в Различных Зонах Доменной Печи
Внутри доменной печи выделяют несколько зон, в каждой из которых протекают специфические процессы. Температура и состав газов изменяются по высоте печи, что определяет последовательность химических реакций.
Зона Загрузки (Верхняя Часть)
В верхней части печи, зоне загрузки, шихта нагревается отходящими газами. Температура здесь достигает 200-300°C. Происходит удаление влаги из шихты и предварительный нагрев материалов. Эффективность теплообмена в этой зоне влияет на общий расход тепла в печи.
Ниже зоны загрузки располагается зона восстановления, где происходит восстановление оксидов железа до металлического железа. Этот процесс происходит в несколько стадий, с участием оксида углерода (CO) и водорода (H2) в качестве восстановителей. Температура в этой зоне составляет 400-1200°C.
Прямое Восстановление
Прямое восстановление происходит при высоких температурах, когда кокс непосредственно реагирует с оксидами железа. Эта реакция требует большого количества тепла и является менее эффективной, чем непрямое восстановление.
Непрямое Восстановление
Непрямое восстановление происходит при более низких температурах с участием CO и H2. Эти газы образуются в результате сжигания кокса и последующих реакций. Непрямое восстановление является более эффективным и позволяет снизить расход кокса.
Зона Науглероживания
В зоне науглероживания происходит насыщение восстановленного железа углеродом, что приводит к образованию чугуна. Содержание углерода в чугуне влияет на его свойства, такие как твердость и хрупкость. Температура в этой зоне достигает 1200-1500°C.
Зона Плавки
В зоне плавки происходит плавление науглероженного железа и шлака. Температура здесь достигает максимальных значений, 1500-1600°C. Жидкий чугун и шлак стекают вниз печи и накапливаются в горне.
В горне печи происходит разделение жидкого чугуна и шлака. Чугун, как более тяжелый, оседает на дно горна, а шлак плавает на его поверхности. Из горна периодически выпускают чугун и шлак через летки.
Химические Реакции в Доменной Печи
В доменной печи протекает множество химических реакций, определяющих ход плавки и качество получаемого чугуна. Важнейшие из них – реакции восстановления оксидов железа, горения кокса и образования шлака.
- Горение кокса: C + O2 = CO2 (экзотермическая реакция, выделяет тепло)
- Образование оксида углерода: CO2 + C = 2CO (эндотермическая реакция, поглощает тепло)
- Восстановление оксидов железа (пример): Fe2O3 + 3CO = 2Fe + 3CO2
- Образование шлака (пример): CaO + SiO2 = CaSiO3
Влияние Параметров Дутья
Параметры дутья, такие как температура, расход и содержание кислорода, оказывают существенное влияние на ход плавки. Повышение температуры дутья позволяет снизить расход кокса и увеличить производительность печи. Обогащение дутья кислородом также способствует интенсификации процесса.
Управление Шлаковым Режимом
Управление шлаковым режимом является важным аспектом работы доменной печи. Состав и количество шлака влияют на эффективность удаления серы и других вредных примесей из чугуна. Оптимальный шлаковый режим обеспечивает получение чугуна требуемого качества.
Современные Технологии и Инновации
Современные доменные печи оснащаются автоматизированными системами управления, позволяющими контролировать и оптимизировать все этапы процесса. Разрабатываются и внедряются новые технологии, направленные на снижение расхода кокса, повышение производительности и снижение негативного воздействия на окружающую среду.
Вдувание Пылеугольного Топлива (ПУТ)
Вдувание пылеугольного топлива (ПУТ) является эффективным способом снижения расхода кокса. ПУТ заменяет часть кокса в качестве топлива, при этом необходимо обеспечить равномерное распределение угля по сечению печи.
Вдувание Природного Газа
Вдувание природного газа также позволяет снизить расход кокса и повысить производительность печи. Природный газ разлагается в печи с образованием водорода, который участвует в восстановлении оксидов железа.
Бесшахтная Металлургия
Развиваются технологии бесшахтной металлургии, которые позволяют исключить доменную печь из технологической цепочки. Эти технологии основаны на прямом восстановлении железа из руды с использованием различных восстановителей, таких как природный газ или уголь.
Экологические Аспекты Доменного Производства
Доменное производство связано с выбросами в атмосферу загрязняющих веществ, таких как пыль, оксиды серы и азота. Современные технологии направлены на снижение этих выбросов и утилизацию отходов производства.
Системы Газоочистки
Системы газоочистки обеспечивают очистку отходящих газов от пыли и вредных веществ. В состав систем газоочистки входят циклоны, электрофильтры и скрубберы, позволяющие эффективно удалять загрязняющие вещества.
Утилизация Шлака
Доменный шлак является отходом производства, который может быть использован в строительстве и других отраслях промышленности. Шлак может быть использован в качестве заполнителя для бетона, для производства цемента и в дорожном строительстве.
Утилизация Доменного Газа
Доменный газ, образующийся в процессе плавки, содержит значительное количество энергии и может быть использован в качестве топлива для нагревательных печей и для производства электроэнергии.
Доменная печь, несмотря на свою кажущуюся простоту, является сложным и многогранным агрегатом. Эффективность ее работы зависит от множества факторов, включая качество сырья, параметры дутья, шлаковый режим и состояние оборудования. Постоянное совершенствование технологий и внедрение инноваций позволяют повышать производительность доменных печей, снижать расход сырья и энергии и уменьшать негативное воздействие на окружающую среду. В будущем, развитие новых технологий, таких как бесшахтная металлургия, может привести к постепенному отказу от традиционной доменной печи, но на сегодняшний день она остается ключевым элементом металлургического производства. Понимание всех аспектов работы доменной печи – залог успешного и экологически ответственного производства чугуна.
Описание: В статье подробно описаны процессы, происходящие в доменной печи, включая химические реакции, зоны печи и современные технологии, применяемые для повышения эффективности.
Доменная печь – это не просто машина; это сложная экосистема химических и физических процессов, трансформирующих сырье в ценный металл – чугун. Изучение процессов, происходящих внутри этой гигантской конструкции, жизненно важно для оптимизации производства, улучшения качества конечного продукта и минимизации экологического воздействия. Этот процесс выплавки чугуна, хотя и уходит корнями в древние времена, постоянно развивается, адаптируясь к современным требованиям эффективности и устойчивости. Давайте погрузимся в детали этой захватывающей области металлургии и рассмотрим каждый аспект работы доменной печи.
Архитектура и Основные Элементы Доменной Печи
Доменная печь – это высокая, вертикальная шахта, сконструированная для выдерживания экстремальных температур и химических воздействий. Ее конструкция оптимизирована для обеспечения эффективного протекания всех необходимых реакций. Рассмотрим ключевые элементы, из которых состоит эта сложная структура:
- Фундамент: Основа печи, обеспечивающая устойчивость и выдерживающая огромный вес конструкции и материалов.
- Корпус: Металлический каркас, поддерживающий всю структуру печи и защищающий внутренние элементы.
- Футеровка: Внутренняя облицовка печи, выполненная из огнеупорных материалов, защищающих корпус от высоких температур и агрессивных химических сред.
- Загрузочное Устройство: Механизм, предназначенный для подачи шихты (смеси железорудного сырья, кокса и флюсов) в печь.
- Фурмы: Отверстия в нижней части печи, через которые подается горячий воздух (дутье), необходимый для горения кокса и поддержания высокой температуры.
- Летки: Отверстия для выпуска жидкого чугуна и шлака из печи.
- Газоотвод: Система для отвода и очистки газов, образующихся в процессе плавки.
Сырье: Основа Производства Чугуна
Для выплавки чугуна в доменной печи используется определенный набор сырьевых материалов, каждый из которых играет свою роль в процессе.
Железная Руда
Основным источником железа является железная руда. Важно выбирать руду с высоким содержанием железа и минимальным количеством вредных примесей. Существуют различные типы железных руд, такие как гематит, магнетит и лимонит, каждый из которых имеет свои особенности.
Кокс
Кокс – это углеродистый материал, получаемый из каменного угля. Он служит топливом для поддержания высокой температуры в печи, а также восстановителем оксидов железа.
Флюсы
Флюсы, такие как известняк и доломит, добавляются в шихту для связывания пустой породы и примесей, содержащихся в руде и коксе, образуя шлак. Шлак удаляется из печи и предотвращает загрязнение чугуна.
Зоны Доменной Печи: Путешествие Материалов
Внутри доменной печи можно выделить несколько зон, в каждой из которых происходят специфические процессы. Эти зоны характеризуются различной температурой и химическим составом, определяющими последовательность реакций.
Зона Подготовки Шихты (Верхняя Часть)
В верхней части печи, где температура относительно низкая (около 200-400°C), происходит предварительный нагрев и сушка шихты. Влага удаляется из руды и кокса, что повышает эффективность дальнейших процессов. Также могут происходить процессы разложения некоторых минералов.
Зона Восстановления Оксидов Железа
В этой зоне, при температуре 400-1200°C, происходит основное восстановление оксидов железа до металлического железа. Восстановителями выступают оксид углерода (CO) и водород (H2), образующиеся в результате горения кокса.
Реакции Восстановления
Восстановление железа происходит в несколько стадий, начиная с высших оксидов железа и заканчивая чистым железом. Примеры реакций:
Fe2O3 + 3CO → 2Fe + 3CO2
FeO + CO → Fe + CO2
В этой зоне, при температуре 1200-1600°C, происходит насыщение восстановленного железа углеродом из кокса, образуя чугун. Также происходит плавление железа и шлака. Содержание углерода в чугуне определяет его свойства.
В самой нижней части печи, горне, происходит разделение жидкого чугуна и шлака. Чугун, как более тяжелый материал, оседает на дно, а шлак плавает на поверхности. Из горна периодически выпускают чугун и шлак через летки.
Химические Реакции: Основа Доменного Процесса
В доменной печи протекает множество химических реакций, определяющих ход плавки и качество получаемого чугуна. Важнейшие из них – реакции горения кокса, восстановления оксидов железа и образования шлака.
- Горение Кокса: C + O2 → CO2 (основной источник тепла в печи)
- Взаимодействие CO2 с Коксом: CO2 + C → 2CO (образование восстановителя)
- Восстановление Оксидов Железа: (пример) Fe2O3 + 3CO → 2Fe + 3CO2
- Образование Шлака: CaO + SiO2 → CaSiO3 (удаление примесей)
Роль Дутья в Доменном Процессе
Горячий воздух, подаваемый через фурмы, играет ключевую роль в поддержании высокой температуры и обеспечении кислородом для горения кокса. Температура, расход и состав дутья оказывают значительное влияние на эффективность процесса. Обогащение дутья кислородом позволяет интенсифицировать горение и снизить расход кокса.
Контроль Шлакового Режима
Состав и количество шлака необходимо тщательно контролировать, так как он влияет на удаление серы и других вредных примесей из чугуна. Оптимальный шлаковый режим обеспечивает получение чугуна требуемого качества.
Современные Технологии и Усовершенствования
Современные доменные печи оснащены передовыми системами управления, позволяющими автоматизировать и оптимизировать процесс плавки. Постоянно разрабатываются и внедряются новые технологии для повышения эффективности и снижения воздействия на окружающую среду.
Вдувание Пылеугольного Топлива (ПУТ) и Природного Газа
Вдувание ПУТ и природного газа позволяет заменить часть кокса, снижая расход и уменьшая выбросы CO2. Эти технологии требуют точного контроля и оптимизации для обеспечения эффективного горения и восстановления железа.
Системы Автоматического Управления
Современные системы автоматического управления позволяют контролировать и регулировать все параметры процесса, такие как температура, давление, расход газов и состав шихты. Это обеспечивает стабильную работу печи и высокое качество чугуна.
Энергосберегающие Технологии
Внедрение энергосберегающих технологий, таких как утилизация тепла отходящих газов и использование доменного газа в качестве топлива, позволяет снизить энергопотребление и уменьшить выбросы парниковых газов.
Экологические Аспекты и Устойчивое Производство
Доменное производство оказывает значительное воздействие на окружающую среду, связанное с выбросами загрязняющих веществ и образованием отходов. Современные технологии направлены на минимизацию этого воздействия и обеспечение устойчивого производства.
Очистка Отходящих Газов
Системы очистки отходящих газов удаляют пыль, оксиды серы и азота, снижая загрязнение атмосферы. Используются различные методы очистки, такие как циклоны, электрофильтры и скрубберы.
Утилизация Шлака и Доменного Газа
Шлак можно использовать в строительстве, для производства цемента и в дорожном строительстве, снижая потребность в природных ресурсах. Доменный газ используется в качестве топлива для производства электроэнергии и тепла.
Разрабатываются технологии, направленные на снижение выбросов CO2, такие как улавливание и хранение углерода, а также использование альтернативных восстановителей, таких как водород.
Описание: В статье подробно раскрыты процессы в доменной печи, включая архитектуру, сырье, химические реакции и современные технологии.
Доменная печь – это колоссальное сооружение, олицетворяющее собой вершину инженерной мысли и химической технологии. Внутри этого гиганта происходит сложная трансформация: твердая руда, смешанная с другими компонентами, преобразуется в жидкий чугун, основу современной промышленности. Понимание процессов, происходящих в доменной печи, является ключом к оптимизации производства, повышению эффективности и снижению негативного воздействия на окружающую среду. Именно поэтому глубокое изучение этой области остается актуальным и важным для инженеров, ученых и всех, кто связан с металлургической отраслью. Разберем же подробно этот захватывающий процесс, который лежит в основе нашего современного мира.
Устройство Доменной Печи: Компоненты и Функции
Доменная печь представляет собой вертикальную шахту, состоящую из множества элементов, каждый из которых играет свою роль в общем процессе. Рассмотрим основные компоненты и их функции:
- Шахта: Основная часть печи, где происходит загрузка шихты и протекают основные химические реакции.
- Горн: Нижняя часть печи, где собирается жидкий чугун и шлак.
- Фурмы: Отверстия в нижней части печи, через которые подается горячий воздух (дутье).
- Летки: Отверстия для выпуска чугуна и шлака.
- Загрузочное устройство: Система для подачи шихты в печь.
- Газоотвод: Система для отвода и очистки доменного газа.
- Футеровка: Внутренняя облицовка печи, защищающая ее от высоких температур и химических воздействий.
Основные Материалы: Шихта Доменной Печи
Для работы доменной печи необходимы определенные материалы, которые в совокупности называются шихтой. Каждый компонент выполняет свою важную функцию.
Железная Руда
Основной источник железа. Руда должна быть подготовлена к плавке, обычно путем агломерации или окомкования, для улучшения ее проницаемости для газов.
Кокс
Источник углерода и тепла. Кокс выполняет роль топлива и восстановителя оксидов железа. Его качество (прочность, зольность, содержание серы) оказывает существенное влияние на процесс плавки.
Флюсы
Служат для образования шлака, который связывает пустую породу и примеси, содержащиеся в руде и коксе. В качестве флюсов используются известняк, доломит и другие материалы.
Зоны Доменной Печи: Последовательность Процессов
Внутри доменной печи можно выделить несколько зон, характеризующихся различной температурой и химическим составом. В каждой зоне протекают определенные процессы.
Зона Подготовки Шихты (Зона Сушки и Подогрева)
В верхней части печи, при температуре 200-400°C, происходит нагрев и сушка шихты отходящими газами. Удаление влаги повышает эффективность дальнейших процессов.
Зона Восстановления
В этой зоне, при температуре 400-1200°C, происходит восстановление оксидов железа до металлического железа. Восстановление осуществляется оксидом углерода (CO) и водородом (H2), образующимися в результате горения кокса.
Реакции Восстановления Железа
Восстановление происходит в несколько стадий:
3Fe2O3 + CO → 2Fe3O4 + CO2
Fe3O4 + CO → 3FeO + CO2
FeO + CO → Fe + CO2
Зона Науглероживания и Плавки
В этой зоне, при температуре 1200-1600°C, происходит насыщение железа углеродом, образуя чугун. Также происходит плавление железа и шлака.
Зона Горна
В горне происходит разделение жидкого чугуна и шлака. Чугун оседает на дно, а шлак плавает на поверхности. Из горна периодически выпускают чугун и шлак.
Химические Реакции в Доменной Печи: Подробный Обзор
Процесс доменной плавки основан на множестве химических реакций, протекающих при высоких температурах. Основные реакции:
- Горение Кокса: C + O2 → CO2 (экзотермическая реакция, выделяет тепло)
- Реакция Будуара: CO2 + C → 2CO (эндотермическая реакция, поглощает тепло)
- Восстановление Оксидов Железа: (пример) Fe2O3 + 3CO → 2Fe + 3CO2
- Образование Шлака: CaO + SiO2 → CaSiO3
Важность Дутья
Дутье – это горячий воздух, подаваемый в печь через фурмы. Оно необходимо для горения кокса и поддержания высокой температуры. Параметры дутья (температура, расход, содержание кислорода) оказывают существенное влияние на процесс плавки.
Шлаковый Режим: Контроль Качества Чугуна
Шлак – это расплавленная смесь оксидов, которая образуется в результате взаимодействия флюсов с пустой породой руды и золой кокса. Состав и количество шлака влияют на удаление серы и других вредных примесей из чугуна. Оптимальный шлаковый режим обеспечивает получение чугуна требуемого качества.
Современные Технологии в Доменном Производстве
Современные доменные печи оснащены передовыми системами управления и контроля, позволяющими оптимизировать процесс плавки и повысить его эффективность. Внедряются новые технологии, направленные на снижение расхода кокса, повышение производительности и снижение негативного воздействия на окружающую среду.
Вдувание Пылеугольного Топлива (ПУТ) и Природного Газа
Вдувание ПУТ и природного газа позволяет заменить часть кокса, снижая его расход и уменьшая выбросы CO2. Эти технологии требуют точного контроля и оптимизации процесса горения.
Автоматизация и Контроль Процесса
Современные системы автоматического управления позволяют контролировать и регулировать все параметры процесса плавки, такие как температура, давление, расход газов и состав шихты. Это обеспечивает стабильную работу печи и высокое качество чугуна.
Экологические Технологии
Для снижения негативного воздействия на окружающую среду используются системы очистки отходящих газов, утилизации шлака и доменного газа.
Экологические Аспекты Доменного Производства и Пути Решения
Доменное производство является одним из самых энергоемких и экологически грязных производств. Однако, благодаря внедрению современных технологий, удается значительно снизить негативное воздействие на окружающую среду.
Очистка Газов
Системы очистки отходящих газов удаляют пыль, оксиды серы и азота, снижая загрязнение атмосферы. Используются различные методы очистки, такие как электрофильтры, скрубберы и тканевые фильтры.
Утилизация Отходов
Шлак можно использовать в строительстве, для производства цемента и в дорожном строительстве. Доменный газ используется в качестве топлива для производства электроэнергии и тепла.
Снижение Выбросов CO2
Разрабатываются технологии, направленные на снижение выбросов CO2, такие как улавливание и хранение углерода, использование альтернативных восстановителей и повышение энергоэффективности процесса.
Описание: В статье рассматриваются процессы в доменной печи, начиная от подготовки сырья и заканчивая получением чугуна, с акцентом на технологии и экологические аспекты доменной печи.
