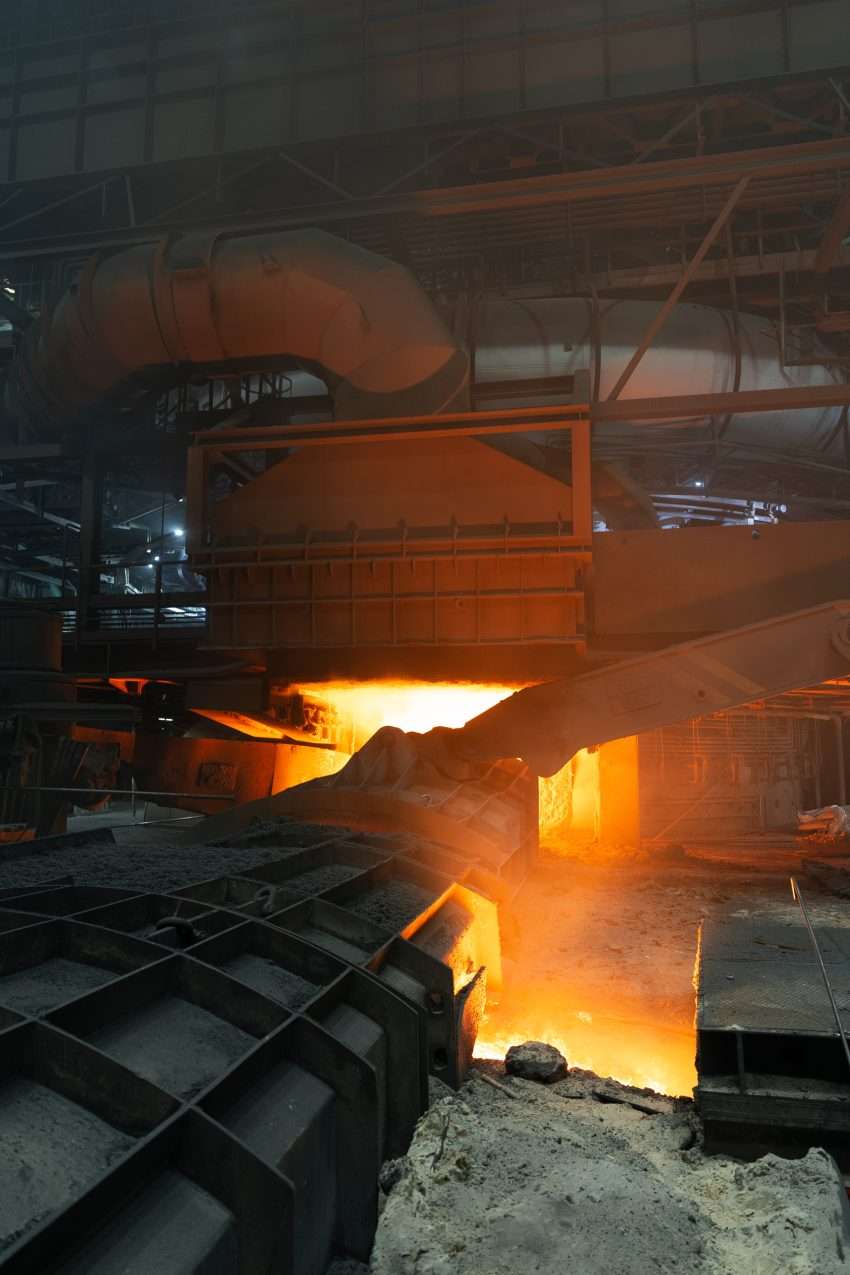

Доменная печь – это сердце металлургического производства, где происходит сложный процесс восстановления железа из руды. Этот процесс, основанный на высоких температурах и химических реакциях, является краеугольным камнем современной промышленности. Внутри доменной печи разворачивается целая симфония физических и химических преобразований, которые в конечном итоге приводят к получению чугуна – основного сырья для производства стали. Понимание этих процессов критически важно для оптимизации производства, повышения эффективности и снижения негативного воздействия на окружающую среду.
Подготовка шихты: Начальный этап
Перед тем, как начать процесс выплавки чугуна, необходимо тщательно подготовить шихту – смесь материалов, загружаемых в доменную печь. Этот этап включает в себя дробление, сортировку и обогащение руды, а также подготовку топлива и флюсов. Качество шихты напрямую влияет на эффективность доменного процесса и качество получаемого чугуна.
Руда: Основной компонент шихты
Железная руда является основным источником железа. Используются различные типы руд, такие как магнетит (Fe3O4), гематит (Fe2O3), лимонит (Fe2O3·nH2O) и сидерит (FeCO3). Каждая руда имеет свои особенности, и выбор руды зависит от ее доступности, стоимости и содержания железа. Руда проходит предварительную обработку, включающую дробление, грохочение и обогащение для удаления пустой породы и повышения содержания железа.
Топливо: Обеспечение высокой температуры
Основным топливом в доменной печи является кокс – продукт коксования каменного угля. Кокс выполняет несколько важных функций: обеспечивает высокую температуру, необходимую для восстановления железа, образует пористый каркас, обеспечивающий проницаемость шихты для газов, и является источником углерода, участвующего в реакциях восстановления. Качество кокса, его прочность и зольность, существенно влияют на ход доменного процесса.
Флюсы: Удаление пустой породы
Флюсы – это вещества, добавляемые в шихту для образования шлака. Шлак связывает пустую породу руды и золу кокса, облегчая их удаление из печи. Наиболее распространенными флюсами являются известняк (CaCO3) и доломит (CaMg(CO3)2). Выбор флюса зависит от состава пустой породы руды и желаемого состава шлака.
Процессы в шахте печи: Спуск шихты и нагрев
После подготовки шихта загружается в верхнюю часть доменной печи – шахту. По мере спуска вниз шихта подвергается воздействию горячих газов, поднимающихся из горна печи. В шахте происходят процессы нагрева, сушки и восстановления железа.
Нагрев шихты
Горячие газы, температура которых достигает 200-800°C, нагревают шихту, двигающуюся вниз по шахте. Теплообмен между газами и шихтой обеспечивает эффективный нагрев материалов до температуры, необходимой для протекания химических реакций.
Сушка шихты
Влага, содержащаяся в руде и других компонентах шихты, испаряется под действием горячих газов. Этот процесс важен для предотвращения образования избыточного давления в печи и улучшения проницаемости шихты для газов.
Предварительное восстановление железа
В верхней части шахты происходит предварительное восстановление железа из оксидов под действием монооксида углерода (CO), образующегося в нижней части печи. Эти реакции протекают при относительно низких температурах и приводят к образованию закиси железа (FeO).
Процессы в распаре и заплечиках: Подготовка к плавлению
По мере продвижения вниз шихта попадает в распар и заплечики печи, где температура повышается до 800-1200°C. Здесь происходят процессы окончательного восстановления железа и шлакообразования.
Окончательное восстановление железа
В распаре и заплечиках продолжается восстановление железа из закиси железа (FeO) под действием монооксида углерода (CO) и твердого углерода (C) кокса. Эти реакции протекают при более высоких температурах и приводят к образованию металлического железа.
Шлакообразование
При высоких температурах флюсы разлагаются и вступают в реакции с пустой породой руды и золой кокса, образуя жидкий шлак. Шлак собирает примеси и защищает расплавленное железо от окисления.
Процессы в горне: Плавление и разделение
Горн – это нижняя часть доменной печи, где происходит плавление железа и шлака, а также их разделение. Температура в горне достигает 1400-1600°C. В горн через фурмы подается горячий дутье, обогащенное кислородом, которое обеспечивает интенсивное горение кокса и поддержание высокой температуры.
Плавление железа
Металлическое железо, образовавшееся в верхней части печи, плавится в горне. Расплавленное железо насыщается углеродом, кремнием, марганцем и другими элементами, содержащимися в шихте и коксе. В результате образуется чугун.
Плавление шлака
Шлак, образовавшийся в распаре и заплечиках, также плавится в горне. Жидкий шлак собирает примеси и защищает расплавленное железо от окисления. Состав шлака влияет на качество чугуна и эффективность доменного процесса.
Разделение чугуна и шлака
Благодаря разнице в плотности чугун и шлак разделяются в горне. Чугун, как более тяжелый, опускается на дно горна, а шлак, как более легкий, всплывает на поверхность. Это позволяет раздельно выпускать чугун и шлак из печи.
Газодинамические процессы: Движение газов
Движение газов внутри доменной печи играет важную роль в обеспечении эффективного тепло- и массообмена. Горячие газы, образующиеся при горении кокса, поднимаются вверх по печи, нагревая шихту и участвуя в реакциях восстановления железа. Отработанные газы удаляются из верхней части печи и используются для нагрева дутья и других целей.
Образование газов
Основными газами, образующимися в доменной печи, являются монооксид углерода (CO), диоксид углерода (CO2), азот (N2) и водород (H2). Монооксид углерода образуется при неполном сгорании кокса и является основным восстановителем железа. Диоксид углерода образуется при сгорании кокса и окислении монооксида углерода. Азот поступает в печь с дутьем и является инертным газом. Водород образуется при разложении влаги, содержащейся в шихте и коксе.
Движение газов
Газы поднимаются вверх по печи под действием конвекции и давления, создаваемого дутьем. Движение газов обеспечивает эффективный тепло- и массообмен между газами и шихтой. Скорость движения газов влияет на эффективность доменного процесса и качество чугуна.
Использование доменного газа
Отработанные газы, удаляемые из верхней части доменной печи, называются доменным газом. Доменный газ содержит значительное количество монооксида углерода и может использоваться в качестве топлива для нагрева дутья, производства электроэнергии и других целей. Использование доменного газа позволяет снизить потребление других видов топлива и уменьшить выбросы в атмосферу.
Химические реакции: Основа процесса восстановления
В доменной печи протекает множество химических реакций, которые обеспечивают восстановление железа из руды. Основными реакциями являются восстановление оксидов железа монооксидом углерода и твердым углеродом.
Восстановление оксидов железа монооксидом углерода
Оксиды железа (Fe2O3, Fe3O4, FeO) восстанавливаются монооксидом углерода (CO) до металлического железа (Fe). Эти реакции протекают в шахте печи при температуре 200-1200°C:
- Fe2O3 + 3CO = 2Fe + 3CO2
- Fe3O4 + 4CO = 3Fe + 4CO2
- FeO + CO = Fe + CO2
Восстановление оксидов железа твердым углеродом
Оксиды железа (FeO) также могут восстанавливаться твердым углеродом (C) кокса до металлического железа (Fe). Эта реакция протекает в нижней части печи при температуре 1200-1600°C:
- FeO + C = Fe + CO
Другие реакции
В доменной печи протекают и другие химические реакции, такие как разложение флюсов, образование шлака и окисление примесей. Эти реакции влияют на состав чугуна и шлака, а также на эффективность доменного процесса.
Управление доменным процессом: Ключ к эффективности
Управление доменным процессом – это сложная задача, требующая постоянного контроля и регулирования параметров, таких как температура, давление, состав газов и шихты. Оптимальное управление процессом позволяет повысить производительность печи, снизить расход топлива и улучшить качество чугуна.
Контроль температуры
Температура является одним из важнейших параметров доменного процесса. Температура контролируется с помощью термопар, установленных в различных точках печи. Поддержание оптимальной температуры обеспечивает эффективное протекание химических реакций и плавление железа и шлака.
Контроль давления
Давление в доменной печи также необходимо контролировать. Избыточное давление может привести к выходу газов через неплотности в футеровке печи, а недостаточное давление может ухудшить движение газов и теплообмен. Давление контролируется с помощью датчиков давления, установленных в различных точках печи.
Контроль состава газов
Состав газов, выходящих из печи, является важным показателем эффективности доменного процесса. Содержание монооксида углерода (CO), диоксида углерода (CO2), азота (N2) и водорода (H2) контролируется с помощью газоанализаторов. Изменение состава газов может указывать на нарушения в процессе восстановления железа или горении кокса.
Контроль состава шихты
Состав шихты должен соответствовать заданным параметрам. Содержание железа, пустой породы, кокса и флюсов контролируется с помощью химического анализа. Изменение состава шихты может повлиять на эффективность доменного процесса и качество чугуна.
Доменная печь – это сложная технологическая установка, требующая глубоких знаний и опыта для ее эффективной эксплуатации. Понимание основных процессов, происходящих в доменной печи, является ключом к оптимизации производства чугуна, снижению затрат и улучшению качества продукции. Постоянное совершенствование технологии доменного производства и внедрение новых разработок позволяют повысить эффективность и экологичность этого важного процесса.
