Доменная печь – это сердце металлургического производства, сложная и мощная установка, в которой происходит восстановление железа из железной руды. Этот процесс, известный как доменная плавка, является одним из самых древних и важных в истории человечества. Он позволяет получать чугун – сплав железа с углеродом, который является основой для производства стали и множества других металлических изделий. Разберем детально технологический процесс доменной печи, от загрузки сырья до выпуска готового чугуна.
Подготовка сырья к доменной плавке
Эффективность и качество доменной плавки напрямую зависят от тщательной подготовки сырья. Основные компоненты, загружаемые в печь, включают железную руду, топливо (кокс) и флюсы. Каждый из этих компонентов требует специальной обработки.
Железная руда
Железная руда – это основное сырье для получения чугуна. Существует несколько типов железных руд, таких как магнетит (Fe3O4), гематит (Fe2O3), лимонит (Fe2O3·nH2O) и сидерит (FeCO3). Перед загрузкой в печь руда подвергается следующим этапам обработки:
- Обогащение: Удаление пустой породы и повышение содержания железа в руде. Это может включать дробление, измельчение, магнитную сепарацию и флотацию.
- Окускование: Преобразование мелкой руды в более крупные куски, обеспечивающие лучшую газопроницаемость шихты в печи. Окускование может осуществляться методом агломерации или окомкования.
- Обжиг: Удаление влаги, летучих веществ и серы из руды. Также при обжиге происходит окисление FeO до Fe2O3, что улучшает восстановимость руды.
Топливо (Кокс)
Кокс – это основное топливо и восстановитель в доменной печи. Он обеспечивает высокую температуру, необходимую для плавления руды, и восстанавливает железо из оксидов. Кокс получают путем коксования каменного угля при высоких температурах без доступа воздуха. К коксу предъявляются следующие требования:
- Высокая прочность: Кокс должен выдерживать давление шихты в печи и не разрушаться при высоких температурах.
- Низкое содержание серы: Сера ухудшает качество чугуна и затрудняет процесс плавки.
- Высокая зольность: Зола снижает теплотворную способность кокса и увеличивает количество шлака.
- Определенный размер кусков: Размер кусков кокса должен обеспечивать равномерное распределение газов в печи.
Флюсы
Флюсы – это вещества, добавляемые в шихту для образования шлака, который связывает пустую породу руды и золу кокса. Шлак удаляется из печи в жидком виде и предотвращает загрязнение чугуна. В качестве флюсов используют известняк (CaCO3), доломит (CaMg(CO3)2) и другие материалы. Выбор флюса зависит от состава руды и золы кокса.
Устройство и принцип работы доменной печи

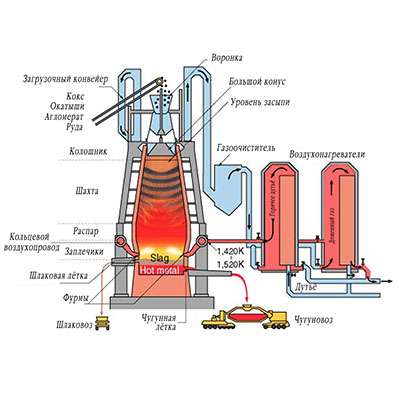

Доменная печь – это вертикальная шахтная печь, имеющая сложную конструкцию. Она состоит из следующих основных частей:
- Колосник: Нижняя часть печи, на которой собирается жидкий чугун и шлак.
- Горн: Часть печи над колосником, где происходит наиболее интенсивное плавление и восстановление железа.
- Заплечики: Расширяющаяся часть печи над горном.
- Шахта: Основная часть печи, где происходит нагрев и восстановление руды.
- Распар: Верхняя часть печи, где происходит загрузка шихты.
- Загрузочное устройство: Обеспечивает равномерную загрузку шихты в печь.
- Воздухонагреватели (Кауперы): Нагревают воздух, подаваемый в печь, до высоких температур.
- Система газоочистки: Очищает доменный газ от пыли и других загрязнений.
Принцип работы доменной печи основан на противоточном движении газов и шихты. Горячий воздух, нагретый в воздухонагревателях, подается в печь через фурмы, расположенные в нижней части горна. Проходя через слой кокса, воздух окисляет углерод кокса, образуя угарный газ (CO) и углекислый газ (CO2). Эти газы поднимаются вверх по печи, нагревая и восстанавливая руду. В результате восстановления железа образуется жидкий чугун, который стекает в колосник. Шлак, образующийся из пустой породы руды и золы кокса, также стекает в колосник, образуя слой над чугуном. Доменный газ, образующийся в процессе плавки, отводится из верхней части печи и очищается от пыли. Очищенный доменный газ используется в качестве топлива для нагрева воздуха в воздухонагревателях и для других целей.
Химические процессы в доменной печи
В доменной печи протекает сложный комплекс химических реакций, приводящих к восстановлению железа из оксидов. Основные реакции происходят в различных зонах печи, характеризующихся определенной температурой и составом газовой фазы.
Зона сушки и нагрева
В верхней части печи, где температура составляет 200-400°C, происходит сушка шихты и удаление влаги. Также происходит разложение карбонатов, таких как известняк (CaCO3) и доломит (CaMg(CO3)2):
CaCO3 → CaO + CO2
CaMg(CO3)2 → CaO + MgO + 2CO2
Зона восстановления
В средней части печи, где температура составляет 400-1200°C, происходит восстановление железа из оксидов. Восстановление осуществляется угарным газом (CO) и твердым углеродом (C):
3Fe2O3 + CO → 2Fe3O4 + CO2
Fe3O4 + CO → 3FeO + CO2
FeO + CO → Fe + CO2
FeO + C → Fe + CO
Восстановление железа начинается с высших оксидов (Fe2O3) и постепенно переходит к низшим (FeO). Восстановление твердым углеродом происходит при более высоких температурах и играет важную роль в нижней части печи.
Зона науглероживания
В нижней части печи, где температура составляет 1200-1600°C, происходит науглероживание железа. Железо растворяет углерод, образуя чугун. Содержание углерода в чугуне обычно составляет 3-4%:
Fe + C → Fe-C
Науглероживание железа снижает температуру плавления и улучшает литейные свойства чугуна.
Зона горения кокса
В нижней части печи, в горне, происходит горение кокса в струе горячего воздуха:
C + O2 → CO2
CO2 + C → 2CO
Горение кокса обеспечивает высокую температуру, необходимую для плавления руды и восстановления железа. Угарный газ (CO), образующийся при горении кокса, играет важную роль в восстановлении железа в верхней части печи.
Выпуск чугуна и шлака
Жидкий чугун и шлак, скопившиеся в колоснике, периодически выпускаются из печи через летку и шлаковую летку соответственно. Выпуск чугуна и шлака производится поочередно, с интервалами в несколько часов.
Чугун выпускается в чугуновозы – специальные вагоны, предназначенные для транспортировки жидкого чугуна. Чугун может быть направлен на переработку в сталь или отлит в чугунные изделия.
Шлак выпускается в шлаковые ковши и вывозится на шлаковые отвалы. Шлак может быть использован в качестве строительного материала, например, для производства цемента или щебня.
Управление технологическим процессом доменной печи
Управление технологическим процессом доменной печи – это сложная задача, требующая постоянного контроля и регулирования множества параметров. Основные параметры, подлежащие контролю, включают:
- Температура в различных зонах печи: Температура влияет на скорость и полноту химических реакций.
- Состав газовой фазы: Состав газовой фазы определяет восстановительную способность печи.
- Давление в печи: Давление влияет на газопроницаемость шихты.
- Расход воздуха: Расход воздуха определяет интенсивность горения кокса.
- Состав шихты: Состав шихты влияет на качество чугуна и шлака.
- Производительность печи: Производительность печи – это количество чугуна, выплавляемого в единицу времени.
Для управления технологическим процессом доменной печи используются различные автоматизированные системы управления, которые позволяют оперативно реагировать на изменения параметров и поддерживать оптимальный режим работы печи.
Перспективы развития доменной плавки
Доменная плавка, несмотря на свою древнюю историю, продолжает развиваться и совершенствоваться. Основные направления развития доменной плавки включают:
- Повышение производительности печей: Увеличение объема печей и интенсификация процесса плавки.
- Снижение расхода кокса: Использование альтернативных видов топлива, таких как природный газ и угольная пыль.
- Улучшение качества чугуна: Снижение содержания вредных примесей, таких как сера и фосфор.
- Утилизация доменного газа: Более эффективное использование доменного газа в качестве топлива и химического сырья.
- Снижение воздействия на окружающую среду: Совершенствование систем газоочистки и утилизация отходов.
Разработка и внедрение новых технологий позволяют повысить эффективность и экологичность доменной плавки, что обеспечивает ее конкурентоспособность в будущем.
Таким образом, технологический процесс доменной печи представляет собой сложный и многогранный процесс, требующий глубоких знаний и опыта. От правильной организации и управления этим процессом зависит не только количество и качество выплавляемого чугуна, но и экономическая эффективность всего металлургического производства. Непрерывное совершенствование доменной плавки является важной задачей для обеспечения устойчивого развития металлургической промышленности. Будущее доменной плавки связано с внедрением инновационных технологий и повышением экологической безопасности производства. Современные доменные печи – это высокотехнологичные комплексы, играющие ключевую роль в мировой экономике.
Технологический процесс доменной печи играет огромную роль в производстве чугуна, являющегося основой для производства стали. Доменная плавка постоянно совершенствуется, чтобы соответствовать современным требованиям эффективности и экологичности. Изучение технологического процесса доменной печи позволяет лучше понять принципы металлургического производства.
Описание: В статье подробно рассмотрен технологический процесс доменной печи, включая подготовку сырья, устройство печи, химические реакции и перспективы развития.
