Доменный процесс является ключевым этапом в производстве чугуна, который, в свою очередь, служит основой для выплавки стали. Это сложный и высокотемпературный химико-металлургический процесс, происходящий в доменной печи. Понимание принципов доменного процесса и характеристик доменной печи необходимо для оптимизации производства, повышения эффективности и снижения затрат. В этой статье мы подробно рассмотрим все аспекты этого важного промышленного процесса, начиная от подготовки сырья и заканчивая выходом готового продукта.
Сущность Доменного Процесса
Доменный процесс – это процесс восстановления железа из железорудного сырья (агломерат, окатыши, руда) с помощью кокса и флюсов при высоких температурах (до 2000°C). В результате этого процесса получается чугун, который содержит значительное количество углерода (более 2%) и другие примеси (кремний, марганец, фосфор, сера). Эти примеси в дальнейшем удаляются в процессе выплавки стали.
Основные Химические Реакции
В доменной печи протекает множество химических реакций, но основные из них связаны с восстановлением оксидов железа коксом и оксидом углерода (CO). Вот некоторые из ключевых реакций:
- Восстановление железа: Fe2O3 + 3CO → 2Fe + 3CO2, Fe3O4 + 4CO → 3Fe + 4CO2, FeO + CO → Fe + CO2
- Горение кокса: C + O2 → CO2, CO2 + C → 2CO
- Образование шлака: CaO + SiO2 → CaSiO3 (примером)
Эти реакции происходят последовательно по высоте печи, в различных температурных зонах. Восстановление железа начинается в верхней части печи, где температура ниже, и завершается в нижней части, в зоне наибольших температур.
Характеристики Доменной Печи
Доменная печь – это сложное инженерное сооружение, предназначенное для осуществления доменного процесса. Она представляет собой вертикальный стальной корпус, футерованный изнутри огнеупорным кирпичом. Размеры доменных печей могут варьироваться, но обычно они имеют высоту от 25 до 40 метров и диаметр до 15 метров.

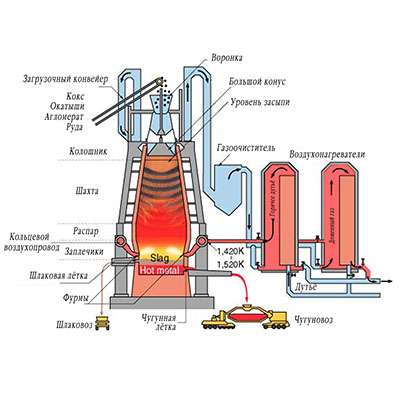

Основные Элементы Доменной Печи
Доменная печь состоит из нескольких основных элементов, каждый из которых выполняет определенную функцию:
- Загрузочное устройство: Предназначено для загрузки шихты (железорудное сырье, кокс, флюсы) в печь. Современные загрузочные устройства обеспечивают равномерное распределение шихты по сечению печи.
- Шахта: Основная часть печи, где происходит нагрев и восстановление железа.
- Распушка: Расширение в нижней части шахты, предназначенное для снижения скорости газов и предотвращения уноса мелких частиц шихты.
- Заплечики: Место перехода от шахты к горну.
- Горн: Нижняя часть печи, где скапливается жидкий чугун и шлак.
- Летки: Отверстия в горне для выпуска чугуна (чугунная летка) и шлака (шлаковая летка).
- Фурмы: Отверстия в нижней части горна, через которые подается горячий воздух (дутье) для горения кокса.
- Воздухонагреватели: Устройства для нагрева воздуха, подаваемого в печь.
- Система газоочистки: Предназначена для очистки доменного газа от пыли и других примесей.
Параметры Работы Доменной Печи
Эффективность работы доменной печи зависит от множества параметров, таких как:
- Температура дутья: Обычно составляет 1100-1300°C. Более высокая температура дутья позволяет снизить расход кокса.
- Расход дутья: Объем воздуха, подаваемого в печь в единицу времени.
- Давление дутья: Давление воздуха, подаваемого в печь.
- Состав шихты: Соотношение железорудного сырья, кокса и флюсов.
- Влажность дутья: Содержание влаги в воздухе, подаваемом в печь.
- Производительность печи: Количество чугуна, выплавляемого в единицу времени.
Подготовка Сырья для Доменного Процесса
Качество сырья оказывает огромное влияние на эффективность доменного процесса. Поэтому подготовке сырья уделяется большое внимание. Основными видами сырья для доменного процесса являются:
Железорудное Сырье
Железорудное сырье должно содержать достаточное количество железа (обычно не менее 50%), иметь определенную крупность и обладать хорошей восстановимостью. Основными видами железорудного сырья являются:
- Железная руда: Природный минерал, содержащий железо в связанном виде (оксиды, карбонаты, силикаты).
- Агломерат: Спеченный продукт, получаемый из мелкой железной руды, концентрата и других материалов. Агломерация улучшает физические свойства руды и ее восстановимость.
- Окатыши: Шарики из железной руды, концентрата и связующих материалов. Окатыши обладают высокой прочностью и хорошей восстановимостью.
Кокс
Кокс является основным восстановителем и источником тепла в доменном процессе. Он должен обладать высокой прочностью, пористостью и низким содержанием серы. Кокс получают путем коксования каменного угля при высоких температурах.
Флюсы
Флюсы добавляются в шихту для образования легкоплавкого шлака, который связывает пустую породу руды и удаляет серу из чугуна. Основными видами флюсов являются известняк (CaCO3) и доломит (CaMg(CO3)2).
Технология Доменного Процесса
Технология доменного процесса включает в себя несколько этапов:
Загрузка Шихты
Шихта (железорудное сырье, кокс, флюсы) загружается в печь через загрузочное устройство. Современные загрузочные устройства обеспечивают равномерное распределение шихты по сечению печи, что способствует более равномерному протеканию процесса.
Дутье
Горячий воздух (дутье) подается в печь через фурмы, расположенные в нижней части горна. Кислород, содержащийся в воздухе, реагирует с коксом, образуя оксид углерода (CO), который является основным восстановителем железа.
Восстановление Железа
Восстановление железа происходит в шахте печи, в различных температурных зонах. Оксиды железа восстанавливаются коксом и оксидом углерода (CO) до металлического железа.
Образование Шлака
Флюсы, добавленные в шихту, реагируют с пустой породой руды, образуя легкоплавкий шлак. Шлак собирает в себе серу и другие примеси, удаляя их из чугуна.
Выпуск Чугуна и Шлака
Жидкий чугун и шлак скапливаются в горне печи. Через чугунную летку выпускается чугун, а через шлаковую летку – шлак. Чугун направляется на дальнейшую переработку в сталь, а шлак используется в строительстве и других отраслях промышленности.
Современные Тенденции в Доменном Производстве
В современном доменном производстве наблюдается ряд тенденций, направленных на повышение эффективности, снижение затрат и улучшение экологических показателей:
Использование Улучшенных Технологий Подготовки Шихты
Применение агломерации и окомкования позволяет улучшить физические свойства руды и ее восстановимость, что приводит к снижению расхода кокса и повышению производительности печи.
Вдувание Пылеугольного Топлива (ПУТ)
Вдувание ПУТ позволяет частично заменить кокс более дешевым топливом, таким как угольная пыль. Это снижает затраты на производство чугуна.
Использование Кислородного Дутья
Использование кислородного дутья позволяет повысить температуру в печи и снизить расход кокса. Кроме того, кислородное дутье улучшает экологические показатели процесса.
Автоматизация и Компьютеризация Процесса
Автоматизация и компьютеризация процесса позволяют более точно контролировать параметры работы печи и оптимизировать процесс производства.
Преимущества и Недостатки Доменного Процесса
Преимущества
- Высокая производительность: Доменные печи могут производить большие объемы чугуна.
- Относительно низкая себестоимость: Доменный процесс является одним из самых дешевых способов производства чугуна.
- Использование широкого спектра сырья: В доменном процессе можно использовать различные виды железорудного сырья.
Недостатки
- Высокие экологические нагрузки: Доменный процесс сопровождается выбросами загрязняющих веществ в атмосферу.
- Высокие капитальные затраты: Строительство и эксплуатация доменной печи требуют значительных инвестиций.
- Сложность управления процессом: Доменный процесс является сложным и требует квалифицированного персонала.
Альтернативные Методы Производства Железа
Помимо доменного процесса существуют и другие методы производства железа, такие как:
- Прямое восстановление железа (DRI): Процесс восстановления железа из руды без предварительного спекания или окомкования. DRI процесс обычно использует природный газ или уголь в качестве восстановителя.
- Производство железа методом FINEX: Метод производства железа, основанный на использовании необогащенной железной руды и угля. FINEX процесс позволяет снизить выбросы CO2 и других загрязняющих веществ.
- Производство железа методом COREX: Метод производства железа, основанный на использовании угля и кислорода. COREX процесс позволяет производить чугун с низким содержанием серы и фосфора.
Эти альтернативные методы производства железа становятся все более популярными, особенно в регионах с ограниченными запасами кокса и строгими экологическими требованиями.
Доменный процесс, несмотря на свои недостатки, остается основным способом производства чугуна в мире. Постоянные усилия направлены на его совершенствование, повышение эффективности и снижение негативного воздействия на окружающую среду. Развитие новых технологий и альтернативных методов производства железа создает конкуренцию доменному процессу, стимулируя его дальнейшее развитие. Будущее металлургии во многом зависит от того, как будут развиваться эти различные технологии и как они будут интегрироваться в глобальную экономику. Важно помнить, что устойчивое развитие и экологическая безопасность становятся все более важными факторами в выборе технологий производства металла.
