Доменная печь – это сложное инженерное сооружение, предназначенное для выплавки чугуна из железорудного сырья. Этот процесс, называемый доменным, является одним из важнейших этапов в производстве стали. Понимание устройства доменной печи и протекающих в ней процессов необходимо для эффективного управления производством чугуна, оптимизации расхода ресурсов и повышения качества конечного продукта. Данная статья подробно рассмотрит все аспекты работы этого сложного агрегата, начиная от его конструкции и заканчивая химическими реакциями, протекающими внутри.

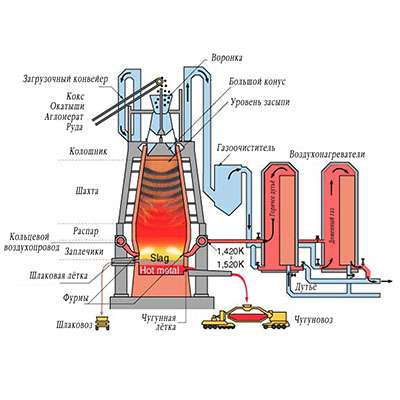

Основные Конструктивные Элементы Доменной Печи
Доменная печь состоит из нескольких основных частей, каждая из которых выполняет свою определенную функцию. Понимание назначения каждого элемента критически важно для понимания работы печи в целом.
Шахта
Шахта – это верхняя, расширяющаяся часть печи, куда загружают шихту, состоящую из железорудного сырья, кокса и флюсов. Форма шахты способствует равномерному распределению шихты и обеспечивает ее постепенное нагревание по мере продвижения вниз. В верхней части шахты располагается загрузочное устройство, обеспечивающее герметичность и предотвращающее выход доменного газа.
Заплечики
Заплечики – это сужающаяся часть печи, расположенная ниже шахты. В этой зоне происходит интенсивное нагревание и восстановление железа из оксидов. Сужение заплечиков способствует увеличению скорости движения газов и улучшает теплообмен между газами и шихтой.
Распушка
Распушка – это цилиндрическая часть печи, расположенная ниже заплечиков. В этой зоне происходит дальнейшее восстановление железа и науглероживание чугуна. Здесь поддерживается высокая температура, необходимая для плавления железа.
Горн
Горн – это нижняя часть печи, где скапливается расплавленный чугун и шлак. Горн имеет коническую форму, что способствует их разделению. В нижней части горна располагаются лётки – отверстия для выпуска чугуна и шлака.
Футеровка
Футеровка – это внутренний слой печи, выполненный из огнеупорных материалов. Она защищает металлический корпус печи от высоких температур и агрессивного воздействия расплавленных материалов. Качество футеровки напрямую влияет на срок службы печи.
Система Охлаждения
Система охлаждения предназначена для отвода тепла от корпуса печи и защиты футеровки от перегрева. Обычно используется водяное охлаждение, при котором вода циркулирует по трубам, расположенным снаружи корпуса печи. Эффективная система охлаждения позволяет увеличить срок службы футеровки и снизить тепловые потери.
Воздухонагреватели (Кауперы)
Кауперы – это специальные аппараты, предназначенные для нагрева воздуха, подаваемого в доменную печь. Нагретый воздух позволяет повысить температуру в печи и интенсифицировать процесс восстановления железа. Кауперы работают по принципу регенерации тепла, аккумулируя тепло отходящих доменных газов.
Система Пылеулавливания
Система пылеулавливания предназначена для очистки доменного газа от пыли и других загрязнений. Очищенный доменный газ может быть использован в качестве топлива в других процессах, например, для нагрева воздуха в кауперах.
Процессы, Происходящие в Доменной Печи
Доменный процесс – это сложный комплекс физико-химических превращений, протекающих при высоких температурах. Основная цель процесса – восстановление железа из оксидов, содержащихся в железорудном сырье.
Подготовка Шихты
Подготовка шихты включает в себя дробление, грохочение и окускование железорудного сырья, кокса и флюсов. Окускование необходимо для обеспечения хорошей газопроницаемости шихты и равномерного распределения газов в печи. Используются различные методы окускования, такие как агломерация и окомкование.
Зоны Доменной Печи
В доменной печи можно выделить несколько зон, в каждой из которых протекают свои специфические процессы:
- Зона Сушки и Подогрева (верхняя часть шахты): В этой зоне происходит удаление влаги из шихты и ее подогрев до температуры 200-400°C.
- Зона Восстановления Оксидов Железа (средняя часть шахты): В этой зоне происходит восстановление оксидов железа до металлического железа под действием оксида углерода (CO) и водорода (H2).
- Зона Науглероживания (нижняя часть шахты и распушка): В этой зоне происходит насыщение железа углеродом, образуя чугун.
- Зона Плавления (горн): В этой зоне происходит плавление железа и шлака, а также их разделение.
Химические Реакции
В доменной печи протекает множество химических реакций, основными из которых являются:
- Восстановление оксидов железа:
Fe2O3 + 3CO = 2Fe + 3CO2
Fe3O4 + 4CO = 3Fe + 4CO2
FeO + CO = Fe + CO2 - Прямое восстановление:
FeO + C = Fe + CO - Реакции горения кокса:
C + O2 = CO2
CO2 + C = 2CO - Реакции шлакообразования:
CaO + SiO2 = CaSiO3
CaO + Al2O3 = CaAl2O4
Доменный Газ
Доменный газ – это побочный продукт доменного процесса, состоящий в основном из азота (N2), оксида углерода (CO) и диоксида углерода (CO2). Доменный газ имеет низкую теплотворную способность, но может быть использован в качестве топлива после очистки.
Шлак
Шлак – это расплавленная смесь оксидов, образующаяся в результате взаимодействия флюсов с пустой породой руды и золой кокса. Шлак выполняет важную функцию, связывая вредные примеси, такие как сера и фосфор, и удаляя их из чугуна.
Факторы, Влияющие на Эффективность Доменного Процесса
Эффективность доменного процесса зависит от множества факторов, включая качество шихты, температуру дутья, давление в печи и состав доменного газа. Оптимизация этих факторов позволяет повысить производительность печи и снизить расход ресурсов.
Качество Шихты
Качество шихты оказывает существенное влияние на эффективность доменного процесса. Высокое содержание железа в руде, низкое содержание вредных примесей и хорошая газопроницаемость шихты способствуют повышению производительности печи.
Температура Дутья
Температура дутья – это температура воздуха, подаваемого в доменную печь. Повышение температуры дутья позволяет увеличить температуру в печи и интенсифицировать процесс восстановления железа. Обычно температура дутья составляет 1000-1300°C.
Давление в Печи
Давление в печи оказывает влияние на скорость движения газов и теплообмен между газами и шихтой. Оптимальное давление в печи позволяет обеспечить равномерное распределение газов и улучшить эффективность восстановления железа.
Состав Доменного Газа
Состав доменного газа является важным показателем эффективности доменного процесса. Высокое содержание оксида углерода (CO) в доменном газе свидетельствует о неполном использовании кокса и снижении эффективности восстановления железа.
Современные Технологии в Доменном Производстве
В современном доменном производстве используются различные технологии, направленные на повышение эффективности процесса, снижение расхода ресурсов и улучшение качества чугуна. Некоторые из этих технологий включают:
Вдувание Пылеугольного Топлива (ПУТ)
Вдувание пылеугольного топлива (ПУТ) позволяет частично заменить кокс более дешевым углем. ПУТ вдувается в печь вместе с горячим дутьем, что позволяет снизить расход кокса и повысить производительность печи.
Вдувание Природного Газа
Вдувание природного газа также позволяет частично заменить кокс и повысить температуру в печи. Природный газ разлагается в печи, образуя водород (H2), который является эффективным восстановителем железа.
Кислородное Дутье
Использование кислородного дутья позволяет повысить концентрацию кислорода в дутье и увеличить температуру в печи. Кислородное дутье способствует более полному сгоранию кокса и повышает производительность печи.
Автоматизированные Системы Управления
Автоматизированные системы управления (АСУ) позволяют контролировать и оптимизировать все параметры доменного процесса в режиме реального времени. АСУ позволяют повысить стабильность работы печи, снизить расход ресурсов и улучшить качество чугуна.
Перспективы Развития Доменного Производства
Несмотря на развитие альтернативных технологий производства железа, доменный процесс остается основным способом получения чугуна. В будущем доменное производство будет развиваться в направлении повышения энергоэффективности, снижения выбросов и улучшения качества продукции. Особое внимание будет уделяться разработке новых технологий, позволяющих использовать более дешевое и доступное сырье, а также утилизировать отходы производства.
