Как подключить счетчик электроэнергии: подробное руководство

Подключение счетчика электроэнергии – это ответственный процесс, требующий предельной внимательности и, в большинстве случаев, привлечения квалифицированного электрика. Неправильное подключение может привести к серьезным последствиям, включая поражение электрическим током, повреждение оборудования и, конечно, неправильный учет потребляемой электроэнергии. В этой статье мы подробно разберем этапы подключения счетчика, необходимые инструменты и меры безопасности, которые следует соблюдать. Понимание этих аспектов позволит вам контролировать процесс и убедиться в правильности выполненной работы.

Основные Типы Счетчиков Электроэнергии

Прежде чем приступить к подключению, важно понимать, какие типы счетчиков электроэнергии существуют. Знание особенностей каждого типа поможет выбрать наиболее подходящий вариант для вашего дома или квартиры.

Индукционные Счетчики

Индукционные счетчики – это классический тип, работающий на основе вращения диска под воздействием электромагнитного поля. Они отличаются простотой конструкции и надежностью, но обладают меньшей точностью по сравнению с электронными аналогами.

Электронные Счетчики

Электронные счетчики используют микроэлектронику для измерения потребляемой электроэнергии. Они более точные, позволяют вести учет по нескольким тарифам (например, день/ночь) и обладают расширенными функциями, такими как передача данных.

Необходимые Инструменты и Материалы

Для подключения счетчика электроэнергии вам потребуется следующий набор инструментов и материалов:

• Счетчик электроэнергии (соответствующий требованиям электроснабжающей организации)
• Автоматический выключатель (защитный автомат)
• Дифференциальный автомат (УЗО)
• Монтажная коробка или щиток
• Провода (сечение должно соответствовать нагрузке)
• Клеммные колодки
• Инструменты: отвертки (плоская и крестовая), плоскогубцы, кусачки, индикаторная отвертка, нож для снятия изоляции
• Изолента или термоусадочная трубка
• DIN-рейка (если используется щиток)
• Уровень

Этапы Подключения Счетчика Электроэнергии

Процесс подключения счетчика электроэнергии состоит из нескольких последовательных этапов. Важно строго соблюдать порядок действий и меры безопасности.

1. Подготовка Места Установки

Определите место установки счетчика. Оно должно быть легкодоступным для обслуживания и снятия показаний. Убедитесь, что стена или поверхность, на которой будет крепиться счетчик, достаточно прочная.

2. Отключение Электропитания

Перед началом любых работ обязательно отключите электропитание! Найдите вводной автомат и выключите его. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки.

3. Монтаж Монтажной Коробки или Щитка

Закрепите монтажную коробку или щиток на подготовленном месте. Используйте уровень, чтобы убедиться в ровности установки. Если используется щиток, установите внутри DIN-рейку для крепления счетчика и автоматов.

4. Установка Автоматических Выключателей и УЗО

Установите автоматический выключатель и УЗО на DIN-рейку. Автоматический выключатель предназначен для защиты сети от перегрузок и коротких замыканий, а УЗО – для защиты от утечек тока и поражения электрическим током.

5. Подключение Вводного Кабеля

Подключите вводной кабель к автоматическому выключателю. Обычно используются клеммные соединения. Убедитесь, что провода надежно закреплены.

6. Подключение Счетчика Электроэнергии

Подключите счетчик электроэнергии к автоматическому выключателю и УЗО. Схема подключения указана на корпусе счетчика. Строго соблюдайте полярность (фаза и ноль)! Используйте клеммные колодки для надежного соединения.

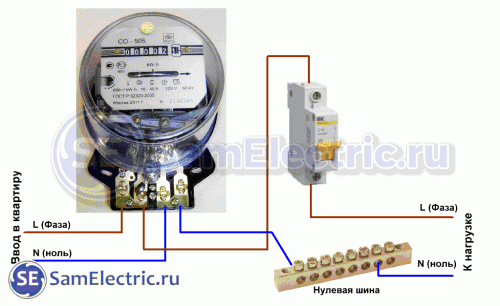

Схема подключения однофазного счетчика обычно выглядит следующим образом:

• 1 и 3 клеммы: Подключение вводного кабеля (фаза)
• 2 и 4 клеммы: Подключение отходящего кабеля (фаза)
• 5 и 7 клеммы: Подключение вводного кабеля (ноль)
• 6 и 8 клеммы: Подключение отходящего кабеля (ноль)

Для трехфазных счетчиков схема подключения более сложная и требует специальных знаний. Рекомендуется доверить эту работу квалифицированному электрику.

7. Подключение Отходящего Кабеля

Подключите отходящий кабель (питающий электропроводку дома или квартиры) к УЗО. Убедитесь, что провода надежно закреплены в клеммах.

8. Проверка Соединений

Тщательно проверьте все соединения. Убедитесь, что провода надежно закреплены и нет оголенных участков. Заизолируйте все соединения изолентой или термоусадочной трубкой.

9. Включение Электропитания

После проверки всех соединений можно включить вводной автомат. Убедитесь, что счетчик работает правильно и нет никаких признаков неисправности (искрение, нагрев проводов и т.д.).

10. Вызов Представителя Энергоснабжающей Организации

После подключения счетчика необходимо вызвать представителя энергоснабжающей организации для опломбирования счетчика и оформления документов. Самостоятельная эксплуатация счетчика без опломбирования запрещена.

Меры Безопасности при Подключении Счетчика Электроэнергии

Электробезопасность – это приоритет! При работе с электричеством необходимо соблюдать следующие меры предосторожности:

• Обязательно отключайте электропитание перед началом любых работ.
• Используйте только исправный инструмент с изолированными рукоятками.
• Не работайте во влажной среде.
• Не прикасайтесь к оголенным проводам.
• Если вы не уверены в своих силах, обратитесь к квалифицированному электрику.

Типичные Ошибки при Подключении Счетчика Электроэнергии

При подключении счетчика электроэнергии часто допускают следующие ошибки, которые могут привести к негативным последствиям:

Неправильное Подключение Проводов

Ошибки в подключении проводов (перепутаны фаза и ноль, неправильная схема подключения) могут привести к неправильному учету электроэнергии, выходу из строя счетчика или даже поражению электрическим током.

Ненадежные Соединения

Плохо затянутые клеммы или некачественная изоляция могут привести к нагреву проводов, искрению и, как следствие, к пожару.

Использование Проводов Неподходящего Сечения

Использование проводов с недостаточным сечением может привести к перегреву и возгоранию проводки.

Отсутствие Заземления

Отсутствие заземления повышает риск поражения электрическим током.

Рекомендации по Выбору Счетчика Электроэнергии

При выборе счетчика электроэнергии следует учитывать следующие факторы:

Тип Счетчика

Определите, какой тип счетчика вам подходит – индукционный или электронный. Электронные счетчики более точные и функциональные, но и более дорогие.

Класс Точности

Класс точности показывает погрешность измерения. Чем ниже класс точности, тем точнее счетчик. Для бытовых нужд обычно достаточно класса точности 2.0.

Максимальный Ток

Максимальный ток должен соответствовать предполагаемой нагрузке. Учитывайте суммарную мощность всех электроприборов, которые будут использоваться одновременно.

Наличие Дополнительных Функций

Некоторые счетчики имеют дополнительные функции, такие как учет по нескольким тарифам, передача данных, защита от несанкционированного доступа.

Соответствие Требованиям Энергоснабжающей Организации

Перед покупкой счетчика обязательно уточните требования энергоснабжающей организации к типу и классу точности счетчика.

Обслуживание Счетчика Электроэнергии

Счетчик электроэнергии требует периодического обслуживания, которое включает в себя:

Визуальный Осмотр

Регулярно осматривайте счетчик на предмет повреждений, трещин, сколов. Обратите внимание на состояние клеммных соединений. При обнаружении каких-либо дефектов обратитесь к специалистам.

Проверка Показаний

Регулярно снимайте показания счетчика и сверяйте их с данными в квитанциях. В случае расхождений обратитесь в энергоснабжающую организацию.

Замена Счетчика

Счетчик электроэнергии имеет ограниченный срок службы. После истечения срока поверки (указан в паспорте счетчика) его необходимо заменить.

Понимание принципов подключения и обслуживания электросчетчика поможет вам контролировать процесс работы электрика. Не стесняйтесь задавать вопросы и требовать объяснений. Ваша безопасность и правильный учет электроэнергии – в ваших руках. Помните, что самовольное вмешательство в работу электросчетчика может повлечь за собой штрафные санкции. Всегда обращайтесь к специалистам для выполнения работ, связанных с электричеством.

В этой статье мы подробно рассмотрели, как происходит процесс подключения счетчика электроэнергии, начиная от выбора подходящего типа и заканчивая мерами безопасности. Надеемся, что эта информация будет полезна вам при решении вопросов, связанных с учетом электроэнергии в вашем доме или квартире.
