В современном мире, где электрическое оборудование играет ключевую роль в нашей жизни и работе, обеспечение его безопасности становится первостепенной задачей. Одним из важнейших аспектов этой безопасности является правильное заземление. Заземление – это не просто технический термин, а жизненно важная процедура, защищающая людей от поражения электрическим током и предотвращающая повреждение дорогостоящего оборудования. В этой статье мы подробно рассмотрим, что такое устройство для заземления оборудования, как оно работает, какие виды существуют и почему его использование так важно.
Что такое заземление и зачем оно нужно?

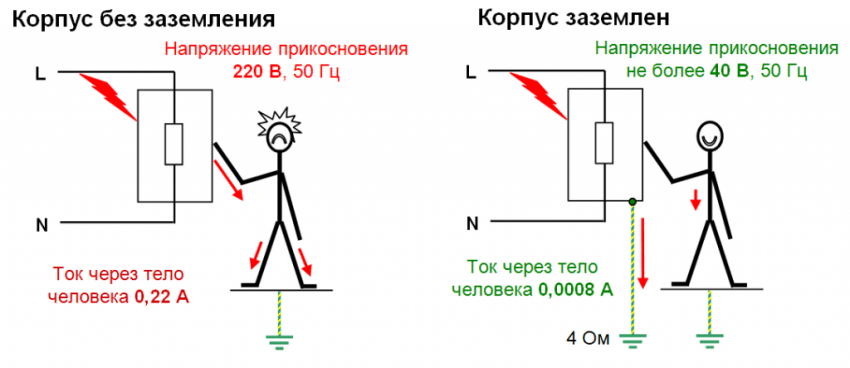

Заземление – это преднамеренное электрическое соединение между корпусом электрооборудования и землей. Цель заземления – создать путь наименьшего сопротивления для тока утечки в случае повреждения изоляции. Когда происходит короткое замыкание или пробой изоляции, ток вместо того, чтобы пройти через тело человека, пойдет по пути заземления, что приведет к срабатыванию защитных устройств, таких как автоматические выключатели (УЗО) или предохранители, и отключению питания.
Основные причины необходимости заземления:
- Защита от поражения электрическим током: Самая важная функция заземления – предотвращение поражения электрическим током людей, которые могут случайно коснуться корпуса оборудования, находящегося под напряжением.
- Предотвращение повреждения оборудования: Заземление помогает защитить оборудование от повреждений, вызванных перенапряжениями, статическим электричеством и другими электрическими помехами.
- Обеспечение правильной работы защитных устройств: Заземление необходимо для правильной работы автоматических выключателей (УЗО) и предохранителей, которые отключают питание при возникновении неисправностей.
- Снижение электромагнитных помех: Заземление может помочь снизить электромагнитные помехи, которые могут влиять на работу чувствительного электронного оборудования.
Основные компоненты устройства заземления
Устройство заземления состоит из нескольких ключевых компонентов, каждый из которых выполняет свою важную функцию:
- Заземляющий контур: Это система проводников, соединенных между собой и зарытых в землю. Заземляющий контур обеспечивает электрическое соединение между оборудованием и землей. Обычно состоит из металлических стержней или полос, закопанных в землю и соединенных между собой сваркой или болтовыми соединениями.
- Заземляющий проводник: Это проводник, соединяющий корпус оборудования с заземляющим контуром. Он должен быть достаточного сечения, чтобы выдерживать ток утечки без перегрева.
- Шина заземления: Это проводящая шина, используемая для соединения нескольких заземляющих проводников в одной точке. Шины заземления обычно изготавливаются из меди или алюминия.
- Клеммы заземления: Это точки подключения заземляющих проводников к корпусу оборудования и к шине заземления. Клеммы заземления должны обеспечивать надежное электрическое соединение.
Типы устройств заземления
Существует несколько различных типов устройств заземления, каждый из которых предназначен для конкретных применений. Выбор типа устройства заземления зависит от типа оборудования, условий эксплуатации и требований нормативных документов.
Заземление TN-C
В системе TN-C функции нейтрального (N) и защитного (PE) проводников объединены в одном проводнике (PEN). Эта система заземления наиболее распространена в старых электроустановках. Однако, она имеет ряд недостатков, включая риск возникновения опасного напряжения на корпусе оборудования в случае обрыва PEN-проводника.
Заземление TN-S
В системе TN-S нейтральный (N) и защитный (PE) проводники разделены по всей длине линии. Эта система заземления обеспечивает более высокий уровень безопасности, чем система TN-C, поскольку исключает риск возникновения опасного напряжения на корпусе оборудования в случае обрыва нейтрального проводника.
Заземление TN-C-S
Система TN-C-S представляет собой комбинацию систем TN-C и TN-S. В этой системе функции нейтрального и защитного проводников объединены в одном проводнике (PEN) только на участке от подстанции до вводного устройства здания. Далее, в здании, функции нейтрального и защитного проводников разделяются.
Заземление TT
В системе TT нейтраль трансформатора заземлена, а открытые проводящие части электроустановки заземлены на отдельный заземлитель. Эта система заземления обычно используется в сельской местности, где нет надежного соединения с общей системой заземления.
Заземление IT
В системе IT нейтраль трансформатора изолирована от земли или заземлена через большое сопротивление. Открытые проводящие части электроустановки заземлены. Эта система заземления используется в медицинских учреждениях и на промышленных предприятиях, где требуется повышенная надежность электроснабжения.
Выбор устройства заземления: ключевые факторы
При выборе устройства заземления необходимо учитывать ряд факторов, чтобы обеспечить эффективную защиту оборудования и персонала. Неправильный выбор может привести к серьезным последствиям, включая поражение электрическим током и повреждение оборудования.
Факторы, влияющие на выбор устройства заземления:
- Тип оборудования: Различные типы оборудования требуют различных типов заземления. Например, для чувствительного электронного оборудования может потребоваться более качественное заземление, чем для простого электроинструмента.
- Условия эксплуатации: Условия эксплуатации, такие как влажность, температура и наличие агрессивных веществ, могут влиять на выбор материала заземляющего контура и проводников.
- Требования нормативных документов: При выборе устройства заземления необходимо учитывать требования нормативных документов, таких как ПУЭ (Правила устройства электроустановок).
- Тип сети электроснабжения: Тип сети электроснабжения (TN-C, TN-S, TN-C-S, TT, IT) определяет требования к системе заземления.
- Мощность оборудования: Мощность оборудования влияет на выбор сечения заземляющего проводника.
Монтаж устройства заземления
Монтаж устройства заземления – ответственная задача, требующая специальных знаний и навыков. Неправильный монтаж может свести на нет все преимущества заземления и создать опасную ситуацию.
Основные этапы монтажа устройства заземления:
- Проектирование заземляющего контура: На этом этапе определяются размеры и конфигурация заземляющего контура, а также выбираются материалы.
- Подготовка траншеи: Выкапывается траншея для укладки заземляющего контура.
- Установка заземляющих электродов: Заземляющие электроды (металлические стержни или полосы) забиваются в землю на определенную глубину.
- Соединение электродов: Заземляющие электроды соединяются между собой сваркой или болтовыми соединениями.
- Подключение заземляющего проводника: Заземляющий проводник подключается к заземляющему контуру и к корпусу оборудования.
- Проверка сопротивления заземления: После монтажа необходимо проверить сопротивление заземления, которое должно соответствовать требованиям нормативных документов.
Обслуживание и проверка устройства заземления
Устройство заземления требует регулярного обслуживания и проверки для обеспечения его надежной работы. Со временем заземляющий контур может подвергаться коррозии, что приводит к увеличению сопротивления заземления и снижению эффективности защиты.
Основные мероприятия по обслуживанию и проверке устройства заземления:
- Визуальный осмотр: Регулярный визуальный осмотр заземляющего контура и проводников на предмет коррозии, повреждений и ослабления соединений.
- Измерение сопротивления заземления: Периодическое измерение сопротивления заземления с помощью специальных приборов.
- Проверка целостности цепи заземления: Проверка целостности цепи заземления между корпусом оборудования и заземляющим контуром.
- Очистка от загрязнений: Очистка заземляющего контура и проводников от загрязнений, таких как грязь, масло и ржавчина.
- Ремонт и замена: При необходимости ремонт или замена поврежденных элементов заземляющего контура и проводников.
Нормативные документы по заземлению
Требования к заземлению оборудования регламентируются рядом нормативных документов, таких как:
- ПУЭ (Правила устройства электроустановок): Основной документ, определяющий требования к устройству электроустановок, включая заземление.
- ГОСТ Р 50571 (Электроустановки зданий): Серия стандартов, устанавливающих требования к электроустановкам зданий, включая заземление.
- Технические регламенты: Технические регламенты, устанавливающие требования к безопасности оборудования, также содержат требования к заземлению.
Распространенные ошибки при заземлении
Несмотря на важность заземления, при его выполнении часто допускаются ошибки, которые могут снизить эффективность защиты и создать опасную ситуацию. Знание этих ошибок поможет избежать их и обеспечить надежную защиту.
Наиболее распространенные ошибки при заземлении:
- Использование недостаточного сечения заземляющего проводника: Сечение заземляющего проводника должно соответствовать мощности оборудования и току короткого замыкания.
- Плохое соединение заземляющего проводника с корпусом оборудования: Соединение должно быть надежным и обеспечивать низкое сопротивление.
- Использование корродированных материалов для заземляющего контура: Коррозия приводит к увеличению сопротивления заземления.
- Неправильный выбор типа заземления: Тип заземления должен соответствовать типу сети электроснабжения и требованиям нормативных документов.
- Отсутствие регулярного обслуживания и проверки: Регулярное обслуживание и проверка необходимы для поддержания надежной работы заземления.
Стоимость устройства заземления
Стоимость устройства заземления зависит от нескольких факторов, включая тип оборудования, условия эксплуатации, требования нормативных документов и сложность монтажа. В целом, стоимость устройства заземления относительно невелика по сравнению с потенциальным ущербом от поражения электрическим током или повреждения оборудования.
Факторы, влияющие на стоимость устройства заземления:
- Тип заземления: Различные типы заземления имеют различную стоимость. Например, система TN-S обычно дороже, чем система TN-C.
- Материалы: Стоимость материалов, используемых для заземляющего контура и проводников, может существенно варьироваться.
- Объем работ: Сложность монтажа и объем работ влияют на стоимость установки.
- Квалификация персонала: Работа квалифицированного персонала стоит дороже, но обеспечивает более высокое качество и надежность заземления.
При оценке стоимости устройства заземления необходимо учитывать не только первоначальные затраты на приобретение и монтаж, но и затраты на обслуживание и проверку в течение всего срока эксплуатации.
Будущее технологий заземления
Технологии заземления постоянно развиваются, чтобы соответствовать новым требованиям безопасности и эффективности. Разрабатываются новые материалы и методы монтажа, которые позволяют снизить стоимость и повысить надежность заземления.
Тенденции в развитии технологий заземления:
- Использование новых материалов: Разрабатываются новые материалы для заземляющего контура и проводников, которые обладают повышенной коррозионной стойкостью и проводимостью.
- Разработка новых методов монтажа: Разрабатываются новые методы монтажа, которые позволяют снизить трудозатраты и повысить качество заземления.
- Внедрение интеллектуальных систем заземления: Разрабатываются интеллектуальные системы заземления, которые позволяют контролировать состояние заземляющего контура и оперативно выявлять неисправности.
- Повышение требований к безопасности: Повышение требований к безопасности электроустановок приводит к развитию новых технологий заземления.
В будущем можно ожидать появления более эффективных, надежных и экономичных устройств заземления, которые будут обеспечивать более высокий уровень защиты оборудования и персонала.
Правильное заземление оборудования – это не просто техническая необходимость, а жизненно важная мера безопасности, позволяющая защитить людей от поражения электрическим током и предотвратить повреждение дорогостоящего оборудования. Выбор правильного типа заземления, качественный монтаж и регулярное обслуживание – залог надежной и безопасной работы электроустановок. Помните, что экономия на заземлении может привести к серьезным последствиям, поэтому доверяйте эту работу только квалифицированным специалистам. Современные технологии предлагают все более эффективные и надежные решения для заземления, обеспечивая высокий уровень безопасности и надежности электроснабжения. Не пренебрегайте заземлением, и ваше оборудование и здоровье будут в безопасности. Инвестируйте в безопасность – это самое ценное вложение.
