Заземление оборудования – это критически важная мера безопасности, направленная на защиту людей от поражения электрическим током и предотвращение повреждения самого оборудования. Правильно функционирующая система заземления обеспечивает путь для тока короткого замыкания к земле, что позволяет автоматическим выключателям быстро отключать питание и предотвращать серьезные аварии. Пренебрежение проверкой и обслуживанием заземления может привести к трагическим последствиям, включая травмы и даже летальные исходы. В данной статье мы подробно рассмотрим причины, по которым регулярная проверка заземления оборудования является необходимостью, а также методы ее проведения и нормативные требования.
Проверка заземления оборудования – это не просто формальность, а жизненно важная процедура, обеспечивающая безопасность персонала и сохранность имущества. Существует несколько ключевых причин, по которым эта проверка должна проводиться регулярно:
- Защита от поражения электрическим током: Заземление создает безопасный путь для тока в случае короткого замыкания, минимизируя риск поражения электрическим током для людей, контактирующих с оборудованием.
- Предотвращение повреждения оборудования: Заземление защищает чувствительное электронное оборудование от скачков напряжения и статического электричества, продлевая срок его службы и снижая затраты на ремонт и замену.
- Обеспечение стабильной работы оборудования: Правильное заземление способствует стабильной работе электронных устройств, уменьшая вероятность сбоев и ошибок, вызванных электромагнитными помехами.
- Соответствие нормативным требованиям: Многие страны и отрасли имеют строгие нормативные требования к заземлению оборудования, и регулярные проверки необходимы для обеспечения соответствия этим требованиям и избежания штрафов.
- Предотвращение пожаров и взрывов: Взрывоопасные среды, такие как химические заводы и нефтеперерабатывающие предприятия, требуют особенно тщательного заземления для предотвращения искрообразования, которое может привести к пожарам и взрывам.
Последствия Отсутствия Проверки Заземления
Игнорирование проверки заземления может иметь серьезные последствия:
- Травмы и летальные исходы: Наиболее серьезное последствие – это поражение электрическим током, которое может привести к ожогам, остановке сердца и смерти.
- Повреждение оборудования: Скачки напряжения и статический разряд могут вывести из строя дорогостоящее оборудование, приводя к значительным финансовым потерям.
- Простои в работе: Повреждение оборудования может привести к длительным простоям в работе предприятия, что также влечет за собой финансовые потери.
- Штрафы и юридические последствия: Несоблюдение нормативных требований к заземлению может привести к штрафам и юридическим последствиям.
- Репутационные риски: Аварии, связанные с неисправным заземлением, могут нанести ущерб репутации компании.
Нормативные Требования к Заземлению Оборудования
Существуют различные нормативные документы и стандарты, регламентирующие требования к заземлению оборудования. Эти стандарты устанавливают минимальные требования к сопротивлению заземления, методам проверки и периодичности проведения проверок. Некоторые из наиболее распространенных стандартов включают:
- ПУЭ (Правила устройства электроустановок): Основной нормативный документ в России, регламентирующий требования к электроустановкам, включая заземление.
- ГОСТ Р 50571 (Электроустановки зданий): Серия стандартов, устанавливающих требования к электроустановкам зданий, включая заземление и уравнивание потенциалов.
- IEC 60364 (Electrical installations of buildings): Международный стандарт, устанавливающий требования к электроустановкам зданий.
- NFPA 70 (National Electrical Code): Стандарт, используемый в США для электроустановок.
Важно ознакомиться с применимыми нормативными требованиями и стандартами в вашей стране и отрасли и обеспечить их соблюдение.
Методы Проверки Заземления Оборудования
Существует несколько методов проверки заземления оборудования, каждый из которых имеет свои преимущества и недостатки. Выбор метода зависит от типа оборудования, условий эксплуатации и требуемой точности измерений. Вот некоторые из наиболее распространенных методов:
Визуальный осмотр
Визуальный осмотр является первым и наиболее простым этапом проверки заземления. Он включает в себя:
- Проверку целостности заземляющих проводников: Убедитесь, что заземляющие проводники не повреждены, не имеют коррозии и надежно присоединены к оборудованию и заземляющему контуру.
- Проверку состояния заземляющих соединений: Убедитесь, что все соединения заземляющих проводников надежно закреплены и не имеют признаков ослабления или коррозии.
- Проверку наличия маркировки: Убедитесь, что все заземляющие проводники и соединения имеют четкую маркировку, указывающую на их назначение.
Визуальный осмотр позволяет выявить явные дефекты, которые могут повлиять на эффективность заземления.
Измерение сопротивления заземления
Измерение сопротивления заземления является более точным методом проверки, позволяющим оценить эффективность системы заземления. Существует несколько методов измерения сопротивления заземления:
Метод падения напряжения (Three-point method)
Этот метод является наиболее распространенным и заключается в использовании специализированного прибора – измерителя сопротивления заземления. Прибор генерирует тестовый ток, который проходит через заземляющий контур, и измеряет падение напряжения. На основе этих данных прибор рассчитывает сопротивление заземления.
Для проведения измерения необходимо установить два вспомогательных электрода на определенном расстоянии от заземляющего электрода. Расстояние между электродами должно быть достаточно большим, чтобы исключить влияние одного электрода на другой.
Метод двух точек (Two-point method)
Этот метод используется в тех случаях, когда невозможно установить два вспомогательных электрода, например, в условиях ограниченного пространства. В этом случае в качестве одного из электродов используется нейтральный проводник сети.
Однако этот метод менее точен, чем метод падения напряжения, и его следует использовать только в крайних случаях.
Клещевой метод (Clamp-on method)
Этот метод позволяет измерять сопротивление заземления без отключения оборудования от сети. Для этого используются специальные клещи, которые накладываются на заземляющий проводник. Клещи генерируют тестовый ток и измеряют сопротивление заземляющего контура.
Этот метод удобен для быстрой проверки заземления, но он менее точен, чем метод падения напряжения.
Измерение непрерывности цепи заземления

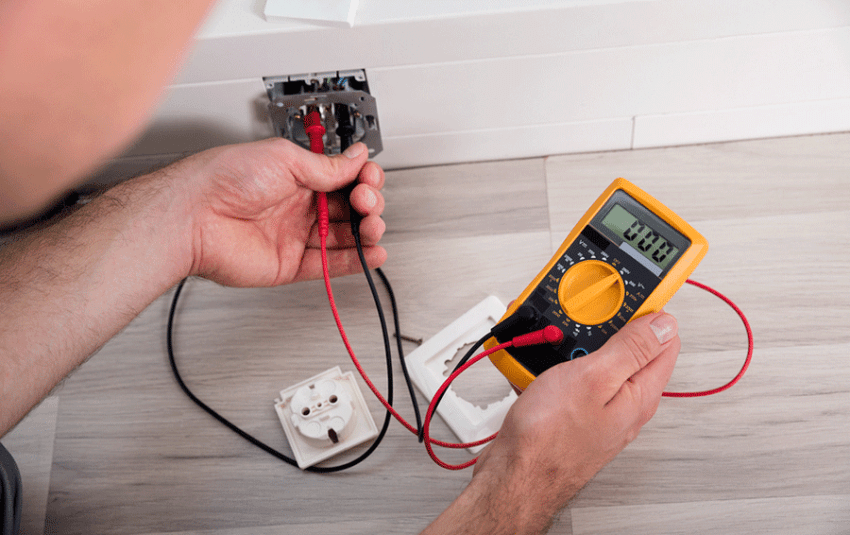

Этот метод позволяет проверить целостность цепи заземления между корпусом оборудования и заземляющим контуром. Для этого используется мультиметр, установленный в режим измерения сопротивления. Мультиметр подключается к корпусу оборудования и к заземляющему контуру, и измеряется сопротивление между этими точками. Сопротивление должно быть минимальным (близким к нулю).
Этот метод позволяет выявить обрывы в цепи заземления, которые могут возникнуть из-за коррозии или ослабления соединений.
Периодичность Проверки Заземления Оборудования
Периодичность проверки заземления оборудования зависит от нескольких факторов, включая:
- Тип оборудования: Критически важное оборудование, такое как медицинское оборудование и оборудование, используемое во взрывоопасных средах, требует более частых проверок.
- Условия эксплуатации: Оборудование, работающее в условиях повышенной влажности, запыленности или вибрации, требует более частых проверок.
- Нормативные требования: Некоторые нормативные документы устанавливают конкретную периодичность проверки заземления для определенных типов оборудования.
Как правило, рекомендуется проводить визуальный осмотр заземления не реже одного раза в месяц, а измерение сопротивления заземления – не реже одного раза в год. В некоторых случаях может потребоваться более частая проверка.
Кто Должен Проводить Проверку Заземления?
Проверку заземления оборудования должен проводить квалифицированный персонал, имеющий соответствующую подготовку и опыт работы с электрооборудованием. Это могут быть:
- Электрики: Квалифицированные электрики, имеющие опыт работы с системами заземления.
- Инженеры-электрики: Инженеры-электрики, специализирующиеся на системах заземления и электробезопасности.
- Специализированные компании: Компании, специализирующиеся на проведении проверок электрооборудования и систем заземления.
Важно, чтобы персонал, проводящий проверку заземления, был знаком с применимыми нормативными требованиями и стандартами, а также имел доступ к необходимому оборудованию и инструментам.
Протокол Проверки Заземления
После проведения проверки заземления необходимо составить протокол, в котором указываются следующие данные:
- Дата и время проведения проверки: Дата и время, когда была проведена проверка.
- Информация об оборудовании: Тип оборудования, серийный номер, место установки.
- Метод проверки: Метод, который был использован для проверки заземления (например, визуальный осмотр, измерение сопротивления заземления).
- Результаты проверки: Результаты визуального осмотра, измеренные значения сопротивления заземления, результаты измерения непрерывности цепи заземления.
- Информация о персонале: Имя и должность персонала, проводившего проверку.
- Подпись: Подпись персонала, проводившего проверку.
Протокол проверки заземления является важным документом, который необходимо хранить в течение определенного периода времени. Он может быть использован для подтверждения соответствия нормативным требованиям и для анализа состояния системы заземления.
Регулярная проверка заземления оборудования является не только требованием безопасности, но и разумным вложением в долгосрочную стабильность и надежность работы предприятия. Пренебрежение этими мерами может обернуться гораздо большими затратами, связанными с ремонтом оборудования, выплатой компенсаций пострадавшим и штрафами от контролирующих органов. Помните, что безопасность – это приоритет, и надежная система заземления – это ключевой элемент этой безопасности. Инвестируйте в регулярные проверки и обслуживание системы заземления, и вы обеспечите спокойствие и уверенность в завтрашнем дне. В конечном итоге, забота о безопасности – это забота о людях и о будущем вашего предприятия.
