Сварочное оборудование представляет собой мощный инструмент, используемый в самых разных отраслях промышленности и в быту. От строительства и ремонта до изготовления металлоконструкций, сварка является неотъемлемой частью многих процессов. Однако, работа со сварочным оборудованием сопряжена с определенными рисками, и одним из важнейших аспектов безопасности является правильное заземление. В этой статье мы подробно рассмотрим необходимость и способы заземления сварочного оборудования, а также рассмотрим типы сварочных аппаратов и потенциальные опасности, связанные с их эксплуатацией.
Почему Заземление Сварочного Оборудования Критически Важно?
Заземление сварочного оборудования – это не просто рекомендация, а обязательное условие безопасной работы. Оно играет ключевую роль в предотвращении поражения электрическим током и обеспечении общей безопасности оператора и окружающих.
Защита от Поражения Электрическим Током
Основная цель заземления – создание пути наименьшего сопротивления для электрического тока в случае короткого замыкания или пробоя изоляции. Если сварочный аппарат не заземлен, электрический ток может пойти через тело человека, который прикасается к корпусу аппарата или к заготовке, находящейся под напряжением. Заземление позволяет току безопасно уйти в землю, активируя защитные устройства, такие как автоматические выключатели, которые отключат питание.
Предотвращение Пожаров
Неисправности в сварочном оборудовании могут привести к возникновению искр и перегреву, что в свою очередь может стать причиной пожара. Заземление помогает предотвратить накопление статического электричества и снижает риск возникновения искр, тем самым снижая вероятность возгорания.
Обеспечение Стабильной Работы Оборудования
Заземление также способствует стабильной работе сварочного оборудования. Оно помогает снизить электромагнитные помехи, которые могут влиять на качество сварки и приводить к нестабильной дуге. Правильное заземление обеспечивает более плавный и контролируемый сварочный процесс.
Типы Сварочного Оборудования и Требования к Заземлению
Существуют различные типы сварочного оборудования, и каждый из них имеет свои особенности и требования к заземлению. Рассмотрим основные типы:

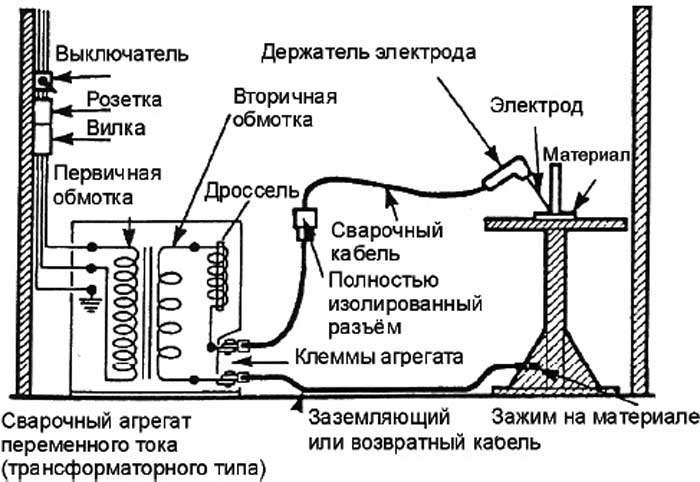

- Трансформаторные сварочные аппараты: Это классический тип сварочного оборудования, который использует трансформатор для понижения напряжения сети и повышения сварочного тока. Они обычно требуют обязательного заземления корпуса.
- Выпрямители: Выпрямители преобразуют переменный ток в постоянный, что обеспечивает более стабильную и качественную сварку. Как и трансформаторные аппараты, они также требуют заземления.
- Инверторные сварочные аппараты: Инверторы – это современные и компактные устройства, которые используют электронные схемы для преобразования и управления сварочным током. Несмотря на свою компактность, они также требуют заземления, хотя некоторые модели могут иметь двойную изоляцию.
- Полуавтоматические сварочные аппараты (MIG/MAG): Эти аппараты используют проволоку, подаваемую автоматически, и защитный газ для создания сварочного шва. Заземление особенно важно для этих аппаратов, так как они часто используются в больших объемах и подвержены износу.
- Аргонодуговые сварочные аппараты (TIG): TIG сварка обеспечивает высокую точность и качество сварки, особенно при работе с алюминием и нержавеющей сталью. Заземление необходимо для предотвращения поражения электрическим током и обеспечения стабильной дуги.
Как Правильно Заземлить Сварочное Оборудование: Пошаговая Инструкция
Правильное заземление сварочного оборудования требует соблюдения определенных правил и использования подходящих материалов. Вот пошаговая инструкция:
1. Подготовка Необходимых Материалов
Для заземления вам понадобятся:
- Заземляющий проводник: Медный проводник сечением не менее 4 мм². Рекомендуется использовать проводник большего сечения, в зависимости от мощности сварочного аппарата.
- Заземляющий электрод: Стальной стержень или уголок длиной не менее 1,5 метров. Для более эффективного заземления можно использовать несколько электродов, соединенных между собой.
- Крепежные элементы: Болты, гайки, шайбы для надежного соединения проводника с корпусом сварочного аппарата и заземляющим электродом.
- Инструменты: Отвертка, гаечный ключ, молоток, кусачки, изолента.
2. Выбор Места для Заземляющего Электрода
Выберите место для установки заземляющего электрода. Оно должно быть:
- Вдали от мест скопления людей и проходов.
- В месте с влажной почвой для обеспечения лучшей проводимости.
- Защищено от механических повреждений.
3. Установка Заземляющего Электрода
Забейте заземляющий электрод в землю на глубину не менее 1,5 метров. Если почва слишком твердая, можно предварительно выкопать яму и заполнить ее водой для размягчения почвы.
4. Подключение Заземляющего Проводника к Электроду
Зачистите конец заземляющего проводника и прикрепите его к заземляющему электроду с помощью болтового соединения. Убедитесь, что соединение надежное и обеспечивает хороший электрический контакт. Обработайте соединение антикоррозийным составом для защиты от окисления.
5. Подключение Заземляющего Проводника к Сварочному Аппарату
Найдите на корпусе сварочного аппарата клемму заземления (обычно обозначается символом заземления – три параллельные линии, идущие вниз). Зачистите конец заземляющего проводника и прикрепите его к клемме заземления с помощью болтового соединения. Убедитесь, что соединение надежное и обеспечивает хороший электрический контакт.
6. Проверка Заземления
После подключения заземляющего проводника необходимо проверить качество заземления. Для этого можно использовать:
- Мультиметр: Измерьте сопротивление между корпусом сварочного аппарата и заземляющим электродом. Сопротивление должно быть минимальным (не более 4 Ом).
- Специализированные приборы для проверки заземления: Эти приборы позволяют более точно измерить сопротивление заземления и оценить его эффективность.
7. Дополнительные Рекомендации
- Регулярно проверяйте состояние заземляющего проводника и соединений.
- Заменяйте поврежденные участки проводника.
- Убедитесь, что заземляющий электрод не подвергается коррозии.
- При работе в условиях повышенной влажности используйте дополнительные меры безопасности, такие как диэлектрические коврики и перчатки.
Опасности, Связанные с Неправильным Заземлением
Игнорирование правил заземления сварочного оборудования может привести к серьезным последствиям:
Поражение Электрическим Током
Это самая распространенная и опасная угроза. При отсутствии заземления, прикосновение к корпусу неисправного сварочного аппарата может привести к смертельному поражению электрическим током.
Пожар
Короткое замыкание и искры, возникающие при неисправностях в оборудовании, могут легко воспламенить горючие материалы, находящиеся рядом.
Повреждение Оборудования
Перенапряжения и скачки напряжения, возникающие из-за отсутствия заземления, могут повредить электронные компоненты сварочного аппарата.
Производственные Травмы
Нестабильная работа оборудования, вызванная отсутствием заземления, может привести к ошибкам оператора и производственным травмам.
Советы по Безопасной Работе со Сварочным Оборудованием
Помимо заземления, существуют и другие важные правила безопасности, которые необходимо соблюдать при работе со сварочным оборудованием:
- Используйте средства индивидуальной защиты (СИЗ): Сварочная маска, перчатки, фартук, защитная обувь.
- Обеспечьте хорошую вентиляцию: Сварочные газы и дымы могут быть вредны для здоровья.
- Удалите горючие материалы из рабочей зоны: Искры от сварки могут воспламенить горючие материалы.
- Проверьте оборудование перед началом работы: Убедитесь, что все соединения надежные и нет повреждений.
- Не работайте во влажной среде: Вода является хорошим проводником электричества.
- Отключайте оборудование от сети после окончания работы: Это предотвратит случайное включение аппарата и поражение электрическим током.
Законодательные Требования к Заземлению Сварочного Оборудования
Во многих странах существуют законодательные требования к заземлению сварочного оборудования. Эти требования могут быть включены в правила техники безопасности, строительные нормы и правила, а также другие нормативные документы. Несоблюдение этих требований может привести к штрафам и другим юридическим последствиям. Рекомендуется ознакомиться с местными нормами и правилами, касающимися заземления сварочного оборудования.
Правильное заземление сварочного оборудования играет ключевую роль в обеспечении безопасности на рабочем месте. Оно не только защищает от поражения электрическим током, но и предотвращает пожары, обеспечивая стабильную и надежную работу оборудования. Не забывайте о важности регулярной проверки заземления и соблюдения всех мер предосторожности. Помните, что пренебрежение правилами безопасности может привести к серьезным последствиям. Берегите себя и своих коллег, работая со сварочным оборудованием.
