Литейное производство – сложный и многоэтапный процесс, требующий высокой точности, надежности и долговечности используемого оборудования. Выбор правильных материалов для литейного оборудования играет решающую роль в обеспечении эффективности производства, снижении затрат на обслуживание и ремонты, а также в обеспечении безопасности персонала. В этой статье мы подробно рассмотрим основные типы материалов, используемых в литейном оборудовании, их свойства, преимущества и недостатки, а также факторы, которые необходимо учитывать при выборе материалов для конкретных задач. Понимание этих аспектов позволит оптимизировать работу литейного цеха и повысить качество выпускаемой продукции.
Основные типы материалов для литейного оборудования
Выбор материала для литейного оборудования зависит от множества факторов, включая тип литья, температуру расплава, агрессивность среды и механические нагрузки. Рассмотрим наиболее распространенные типы материалов:
Чугун
Чугун – сплав железа с углеродом (более 2.14%), кремнием, марганцем, фосфором и серой. Он широко используется в литейном оборудовании благодаря своей относительно низкой стоимости, хорошей литейной технологичности и виброгасящим свойствам. Существуют различные типы чугуна, каждый из которых обладает уникальными свойствами:
- Серый чугун: Обладает хорошей обрабатываемостью, но низкой прочностью на растяжение. Применяется для изготовления станин, корпусов редукторов и других деталей, не подвергающихся высоким нагрузкам.
- Ковкий чугун: Получается путем термической обработки белого чугуна, что придает ему повышенную пластичность и ударную вязкость. Используется для изготовления деталей, работающих в условиях ударных нагрузок.
- Высокопрочный чугун: Содержит графит в шаровидной форме, что обеспечивает высокую прочность на растяжение, ударную вязкость и износостойкость. Применяется для изготовления ответственных деталей, таких как коленчатые валы, шестерни и другие детали, работающие в условиях высоких нагрузок.
- Легированный чугун: Содержит добавки легирующих элементов, таких как хром, никель, молибден, которые улучшают его механические свойства, коррозионную стойкость и жаропрочность. Используется для изготовления деталей, работающих в агрессивных средах и при высоких температурах.
Сталь
Сталь – сплав железа с углеродом (до 2.14%) и другими элементами. Она обладает более высокой прочностью и пластичностью, чем чугун, но и более высокой стоимостью. Сталь широко используется для изготовления деталей литейного оборудования, подвергающихся высоким нагрузкам и работающих в агрессивных средах:
- Углеродистая сталь: Содержит только углерод в качестве основного легирующего элемента. Обладает хорошей прочностью и свариваемостью. Применяется для изготовления деталей общего назначения.
- Легированная сталь: Содержит добавки легирующих элементов, таких как хром, никель, молибден, ванадий, титан, которые улучшают ее механические свойства, коррозионную стойкость и жаропрочность. Используется для изготовления ответственных деталей, работающих в сложных условиях. Примерами являются хромистые стали (для износостойкости), никелевые стали (для коррозионной стойкости) и хромомолибденовые стали (для жаропрочности и высокой прочности).
- Инструментальная сталь: Обладает высокой твердостью, износостойкостью и прочностью. Используется для изготовления литейной оснастки, такой как пресс-формы, штампы и кокили.
- Нержавеющая сталь: Содержит хром в количестве не менее 10.5%, что обеспечивает высокую коррозионную стойкость. Используется для изготовления деталей, контактирующих с агрессивными средами, такими как расплавленные металлы и химические вещества.
Цветные металлы и сплавы
Цветные металлы и сплавы, такие как алюминий, медь, магний, цинк и их сплавы, также используются в литейном оборудовании, особенно для изготовления деталей, требующих высокой теплопроводности, коррозионной стойкости или малого веса:
- Алюминиевые сплавы: Легкие, обладают хорошей теплопроводностью и коррозионной стойкостью. Используются для изготовления деталей, контактирующих с расплавленными металлами, таких как литейные формы и тигли.
- Медные сплавы (бронза, латунь): Обладают высокой теплопроводностью, коррозионной стойкостью и износостойкостью. Используются для изготовления втулок, подшипников и других деталей, работающих в условиях трения.
- Магниевые сплавы: Самые легкие конструкционные материалы. Обладают высокой удельной прочностью, но низкой коррозионной стойкостью. Используются в основном в авиационной и автомобильной промышленности.
- Цинковые сплавы: Обладают хорошей литейной технологичностью и коррозионной стойкостью. Используются для изготовления деталей сложной формы, таких как корпуса насосов и карбюраторов.
Керамика и огнеупорные материалы
Керамические и огнеупорные материалы используются для изготовления деталей, контактирующих с расплавленными металлами при высоких температурах. Они обладают высокой термостойкостью, химической стойкостью и низкой теплопроводностью:
- Шамотные материалы: Изготавливаются из огнеупорной глины. Используются для кладки печей и футеровки ковшей.
- Магнезитовые материалы: Изготавливаются из магнезита. Обладают высокой огнеупорностью и химической стойкостью к щелочным шлакам. Используются для футеровки сталеплавильных печей.
- Хромомагнезитовые материалы: Содержат хром и магний. Обладают высокой огнеупорностью и химической стойкостью к кислым и щелочным шлакам. Используются для футеровки печей, работающих в сложных условиях.
- Кремнеземистые материалы: Изготавливаются из кремнезема. Обладают высокой огнеупорностью и химической стойкостью к кислым шлакам. Используются для кладки сводов печей.
- Карбид кремния: Обладает высокой твердостью, износостойкостью и термостойкостью. Используется для изготовления тиглей, литейных форм и износостойких деталей.
- Оксид алюминия (глинозем): Обладает высокой твердостью, износостойкостью, термостойкостью и химической стойкостью. Используется для изготовления тиглей, литейных форм и изоляторов.
Полимерные материалы
Полимерные материалы используются для изготовления деталей, не подвергающихся высоким температурам и нагрузкам. Они обладают низкой плотностью, хорошей коррозионной стойкостью и технологичностью:
- Полиэтилен (ПЭ): Обладает высокой химической стойкостью и низкой стоимостью. Используется для изготовления емкостей, труб и других деталей, контактирующих с химическими веществами.
- Полипропилен (ПП): Обладает высокой прочностью и термостойкостью. Используется для изготовления деталей, работающих при повышенных температурах.
- Поливинилхлорид (ПВХ): Обладает высокой химической стойкостью и низкой стоимостью. Используется для изготовления труб, фитингов и других деталей, контактирующих с агрессивными средами.
- Полиамид (ПА): Обладает высокой прочностью, износостойкостью и термостойкостью. Используется для изготовления деталей, работающих в условиях трения и высоких нагрузок.
- Фторопласты (PTFE, Teflon): Обладают высокой химической стойкостью, термостойкостью и антифрикционными свойствами. Используются для изготовления уплотнений, подшипников и других деталей, работающих в агрессивных средах и условиях трения.
- Эпоксидные смолы: Обладают высокой прочностью, адгезией и химической стойкостью. Используются для изготовления связующих для литейных стержней и форм, а также для защиты металлических поверхностей от коррозии.
- Фенолформальдегидные смолы: Обладают высокой термостойкостью и прочностью. Используются для изготовления литейных стержней и форм.
Факторы, влияющие на выбор материала
При выборе материала для литейного оборудования необходимо учитывать множество факторов, чтобы обеспечить его надежную и эффективную работу:
Температура расплава
Температура расплава является одним из важнейших факторов, определяющих выбор материала. Материал должен обладать достаточной термостойкостью, чтобы выдерживать воздействие высоких температур без деформации и разрушения. Для литья стали и чугуна требуются материалы с более высокой термостойкостью, чем для литья алюминия и других цветных металлов.
Агрессивность среды
Агрессивность среды, в которой работает оборудование, также оказывает существенное влияние на выбор материала. Если оборудование контактирует с агрессивными химическими веществами, такими как кислоты, щелочи или расплавленные соли, необходимо выбирать материалы с высокой коррозионной стойкостью. Нержавеющие стали, титановые сплавы и некоторые полимерные материалы обладают хорошей коррозионной стойкостью.
Механические нагрузки
Механические нагрузки, которые испытывает оборудование, также необходимо учитывать при выборе материала. Если оборудование подвергается высоким статическим или динамическим нагрузкам, необходимо выбирать материалы с высокой прочностью, твердостью и ударной вязкостью. Стали, чугуны с шаровидным графитом и некоторые сплавы цветных металлов обладают хорошими механическими свойствами.
Износостойкость
Износостойкость важна для деталей, подвергающихся трению и абразивному износу. Для таких деталей необходимо выбирать материалы с высокой твердостью и износостойкостью, такие как инструментальные стали, твердые сплавы и керамические материалы. Также могут применяться покрытия, повышающие износостойкость поверхности.
Теплопроводность
Теплопроводность важна для деталей, используемых для отвода тепла от расплава. Для таких деталей необходимо выбирать материалы с высокой теплопроводностью, такие как медь, алюминий и их сплавы. Высокая теплопроводность способствует быстрому и равномерному охлаждению отливки, что улучшает ее качество.
Стоимость
Стоимость материала также является важным фактором, который необходимо учитывать при выборе. Необходимо находить баланс между стоимостью материала и его свойствами, чтобы обеспечить оптимальное соотношение цены и качества. В некоторых случаях может быть целесообразно использовать более дорогие материалы с более высокими эксплуатационными характеристиками, чтобы снизить затраты на обслуживание и ремонты в долгосрочной перспективе.
Технологичность
Технологичность материала также важна, особенно при изготовлении деталей сложной формы. Материал должен хорошо поддаваться обработке различными способами, такими как литье, ковка, сварка и механическая обработка. Чугуны, стали и алюминиевые сплавы обладают хорошей технологичностью.
Виброгасящие свойства
Виброгасящие свойства важны для деталей, подвергающихся вибрации и шуму. Материалы с хорошими виброгасящими свойствами, такие как чугун, позволяют снизить уровень шума и вибрации, что улучшает условия труда и повышает надежность оборудования.
Примеры применения материалов в литейном оборудовании
Рассмотрим конкретные примеры применения различных материалов в литейном оборудовании:
- Ковши для транспортировки расплава: Футеровка ковшей изготавливается из огнеупорных материалов, таких как шамот, магнезит или хромомагнезит. Корпус ковша изготавливается из стали.

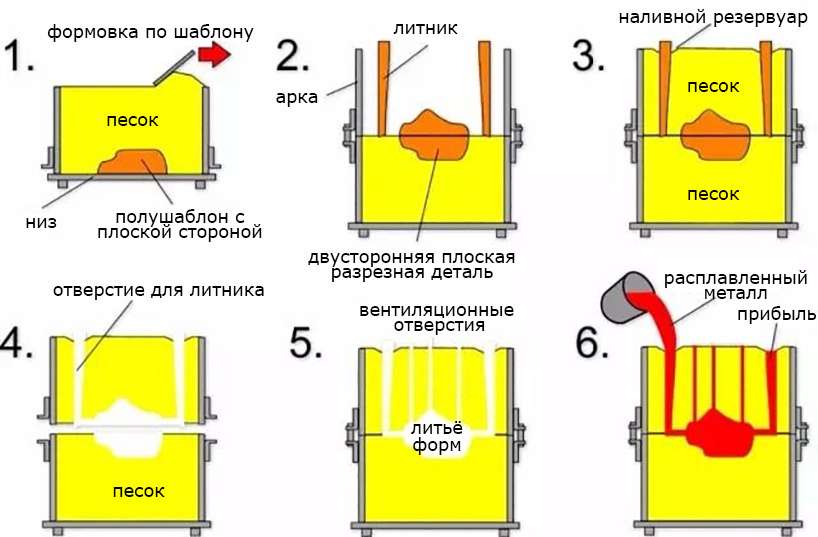

- Литейные формы: Литейные формы могут изготавливаться из различных материалов, в зависимости от типа литья. Для литья в песчаные формы используются смеси песка с различными связующими. Для литья под давлением используются металлические пресс-формы из инструментальной стали. Для литья по выплавляемым моделям используются керамические формы.
- Тигли для плавки металла: Тигли изготавливаются из огнеупорных материалов, таких как графит, карбид кремния или оксид алюминия.
- Изложницы для разливки металла: Изложницы изготавливаются из чугуна или стали.
- Пресс-формы для литья под давлением: Пресс-формы изготавливаются из инструментальной стали с высокой твердостью и износостойкостью.
- Детали разливочных машин: Детали разливочных машин, такие как сопла и дозаторы, изготавливаются из нержавеющей стали или других коррозионностойких материалов.
- Оборудование для подготовки литейных смесей: Детали оборудования для подготовки литейных смесей, такие как смесители и грохоты, изготавливаются из износостойких материалов, таких как марганцовистая сталь.
- Системы охлаждения: Трубопроводы и радиаторы систем охлаждения изготавливаются из меди, алюминия или нержавеющей стали.
Современные тенденции в выборе материалов
В современном литейном производстве наблюдаются следующие тенденции в выборе материалов:
- Использование новых материалов с улучшенными свойствами: Разрабатываются и внедряются новые материалы, такие как нанокомпозиты, металлические стекла и керамические материалы с улучшенными механическими, термическими и химическими свойствами.
- Применение покрытий для защиты от износа и коррозии: Широко используются различные покрытия, такие как нитрид титана, алмазоподобные покрытия и керамические покрытия, для защиты деталей от износа и коррозии.
- Использование аддитивных технологий (3D-печать): Аддитивные технологии позволяют изготавливать детали сложной формы из различных материалов, таких как металлы, полимеры и керамика, с высокой точностью и минимальными отходами.
- Внедрение компьютерного моделирования: Компьютерное моделирование позволяет оптимизировать выбор материала и конструкцию детали, учитывая различные факторы, такие как температура, нагрузки и агрессивность среды.
Выбор подходящих материалов для литейного оборудования – сложная задача, требующая учета множества факторов. Правильный выбор материала позволяет повысить эффективность производства, снизить затраты на обслуживание и ремонты, а также обеспечить безопасность персонала. Необходимо постоянно следить за новыми разработками в области материаловедения и внедрять современные технологии для оптимизации работы литейного цеха.
Описание: В статье рассматриваются различные типы **материалов для литейного оборудования**, их свойства, преимущества и недостатки, а также факторы, влияющие на выбор.
