Литейное производство – это сложный и многогранный процесс, требующий применения передовых технологий и высокоточного оборудования. От качества используемых материалов и оборудования напрямую зависит качество конечного продукта, его эксплуатационные характеристики и долговечность. Современные технологии позволяют значительно повысить эффективность литейного производства, снизить количество брака и обеспечить высокую точность изготавливаемых деталей. В этой статье мы подробно рассмотрим ключевые аспекты технологий и оборудования для литейного производства, акцентируя внимание на инновациях и перспективных направлениях развития отрасли.
Основные Технологии Литейного Производства
Существует множество различных технологий литья, каждая из которых имеет свои преимущества и недостатки, и применяется в зависимости от требований к детали, материала и серийности производства. Рассмотрим наиболее распространенные и перспективные методы:

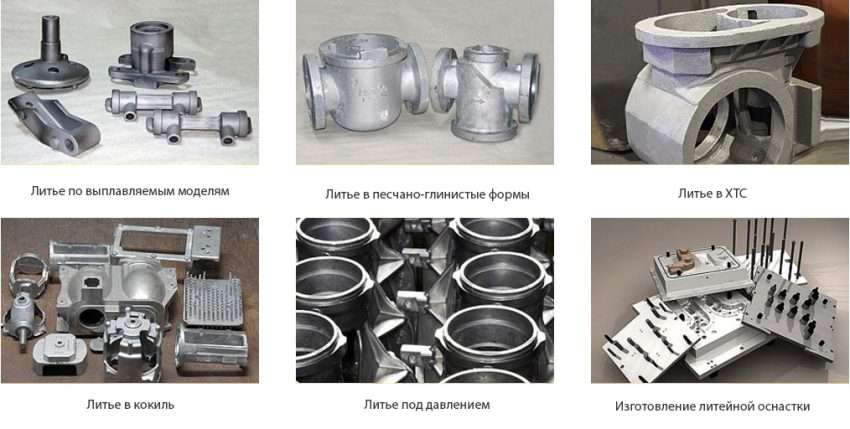

Литье в Песчаные Формы
Это один из самых распространенных и универсальных методов литья. Он подходит для производства деталей из различных металлов и сплавов, отличается относительно низкой стоимостью и возможностью изготовления крупных и сложных деталей. Процесс включает в себя изготовление песчаной формы, заливку в нее расплавленного металла, охлаждение и извлечение отливки. Качество поверхности отливки может быть не самым высоким, и требуется дополнительная обработка.
Преимущества литья в песчаные формы:
- Низкая стоимость оснастки
- Возможность изготовления крупных и сложных деталей
- Универсальность (подходит для различных металлов)
Недостатки литья в песчаные формы:
- Относительно низкое качество поверхности
- Необходимость дополнительной обработки
- Сложность автоматизации процесса
Литье по Выплавляемым Моделям (ЛВМ)
ЛВМ – это высокоточный метод литья, позволяющий получать детали сложной формы с минимальными допусками и отличным качеством поверхности. Процесс начинается с изготовления восковой модели детали, которую затем покрывают керамической оболочкой. После затвердевания керамики воск выплавляют, а в образовавшуюся полость заливают расплавленный металл. Этот метод идеально подходит для производства деталей для авиационной, автомобильной и медицинской промышленности, где требуется высокая точность и сложность формы.
Преимущества литья по выплавляемым моделям:
- Высокая точность и качество поверхности
- Возможность изготовления сложных деталей
- Минимальная необходимость в механической обработке
Недостатки литья по выплавляемым моделям:
- Высокая стоимость оснастки и процесса
- Ограничения по размеру отливок
- Длительный производственный цикл
Литье под Давлением
Литье под давлением – это высокопроизводительный метод, позволяющий получать детали с высокой точностью и плотностью. Расплавленный металл под высоким давлением впрыскивается в металлическую форму (пресс-форму), где он быстро охлаждается и затвердевает. Этот метод идеально подходит для массового производства деталей из алюминия, цинка и магния. Однако, он требует дорогостоящей оснастки и не подходит для производства крупных деталей.
Преимущества литья под давлением:
- Высокая производительность
- Высокая точность и плотность отливок
- Минимальная необходимость в механической обработке
Недостатки литья под давлением:
- Высокая стоимость оснастки (пресс-форм)
- Ограничения по размеру отливок
- Ограничения по материалам (в основном, цветные металлы)
Литье в Кокиль
Литье в кокиль – это метод, при котором расплавленный металл заливается в металлическую форму (кокиль). Кокиль обеспечивает быстрое охлаждение металла, что приводит к улучшению механических свойств отливки. Этот метод подходит для производства деталей из чугуна, алюминия и других сплавов. Он отличается более высокой точностью и качеством поверхности по сравнению с литьем в песчаные формы, но требует более дорогостоящей оснастки.
Преимущества литья в кокиль:
- Более высокая точность и качество поверхности, чем при литье в песчаные формы
- Улучшенные механические свойства отливок
- Возможность повторного использования кокиля
Недостатки литья в кокиль:
- Более высокая стоимость оснастки, чем при литье в песчаные формы
- Ограничения по сложности формы отливок
- Необходимость предварительного нагрева кокиля
Центробежное Литье
Центробежное литье – это метод, при котором расплавленный металл заливается во вращающуюся форму. Под действием центробежной силы металл равномерно распределяется по стенкам формы, обеспечивая высокую плотность и отсутствие пористости в отливке. Этот метод используется для производства труб, втулок и других деталей вращения. Он обеспечивает высокую точность и однородность структуры металла.
Преимущества центробежного литья:
- Высокая плотность и однородность структуры отливок
- Отсутствие пористости
- Возможность изготовления деталей с различной толщиной стенок
Недостатки центробежного литья:
- Ограничения по форме отливок (в основном, детали вращения)
- Сложность контроля температуры металла
- Высокие требования к точности оборудования
Оборудование для Литейного Производства
Современное литейное производство требует применения широкого спектра оборудования, обеспечивающего выполнение всех этапов технологического процесса, от подготовки шихты до финишной обработки отливок. Выбор оборудования зависит от типа литейного производства, используемых технологий и требований к качеству продукции. Важно учитывать такие факторы, как производительность, точность, надежность и энергоэффективность оборудования.
Плавильные Печи
Плавильные печи предназначены для расплавления металлов и сплавов. Существуют различные типы печей, включая индукционные, дуговые, тигельные и газовые. Выбор типа печи зависит от типа металла, необходимой температуры плавления и производительности. Индукционные печи отличаются высокой энергоэффективностью и чистотой расплава, дуговые печи используются для плавки стали, а тигельные печи подходят для плавки цветных металлов.
Типы плавильных печей:
- Индукционные печи: Высокая энергоэффективность, чистый расплав.
- Дуговые печи: Используются для плавки стали.
- Тигельные печи: Подходят для плавки цветных металлов.
- Газовые печи: Простота конструкции и эксплуатации.
Формовочное Оборудование
Формовочное оборудование предназначено для изготовления литейных форм. В зависимости от используемой технологии литья применяются различные типы формовочного оборудования, включая формовочные машины для литья в песчаные формы, оборудование для изготовления форм по выплавляемым моделям и пресс-формы для литья под давлением. Современное формовочное оборудование обеспечивает высокую точность и производительность.
Типы формовочного оборудования:
- Формовочные машины для литья в песчаные формы: Автоматизированные линии для производства песчаных форм.
- Оборудование для изготовления форм по выплавляемым моделям: Установки для нанесения керамической оболочки и выплавления воска.
- Пресс-формы для литья под давлением: Высокоточные формы для литья под давлением.
Заливочное Оборудование
Заливочное оборудование предназначено для заливки расплавленного металла в литейные формы. Оно включает в себя ковши, разливочные устройства и автоматизированные заливочные машины. Современное заливочное оборудование обеспечивает точное и равномерное заполнение формы, предотвращая образование дефектов в отливке. Автоматизация процесса заливки позволяет повысить производительность и снизить количество брака.
Оборудование для Очистки и Обработки Отливок
После извлечения отливки из формы необходимо провести ее очистку от остатков формовочной смеси, литников и прибылей. Для этого используется различное оборудование, включая дробеструйные камеры, пескоструйные аппараты, обрубочные станки и шлифовальные машины. Также может потребоваться термическая обработка отливок для улучшения их механических свойств.
Контрольно-Измерительное Оборудование
Контрольно-измерительное оборудование предназначено для контроля качества отливок. Оно включает в себя координатно-измерительные машины (КИМ), ультразвуковые дефектоскопы, рентгеновские установки и другое оборудование. Использование современного контрольно-измерительного оборудования позволяет выявлять дефекты на ранних стадиях производства и предотвращать выпуск некачественной продукции.
Инновации в Литейном Производстве
Литейное производство постоянно развивается, и появляются новые технологии и оборудование, позволяющие повысить эффективность, снизить затраты и улучшить качество продукции. Рассмотрим некоторые из наиболее перспективных инноваций:
3D-печать в Литейном Производстве
3D-печать (аддитивные технологии) все шире применяется в литейном производстве для изготовления литейных форм и моделей. Это позволяет значительно сократить время и стоимость изготовления оснастки, а также производить детали сложной формы, которые невозможно изготовить традиционными методами. 3D-печать открывает новые возможности для прототипирования и мелкосерийного производства.
Автоматизация и Роботизация
Автоматизация и роботизация литейного производства позволяют повысить производительность, снизить количество ручного труда и улучшить условия труда. Роботы используются для выполнения различных операций, включая заливку металла, очистку отливок и транспортировку деталей. Автоматизированные системы управления позволяют контролировать и оптимизировать все этапы производственного процесса.
Использование Новых Материалов
Разработка и использование новых литейных материалов, таких как высокопрочные сплавы, композиционные материалы и наноматериалы, позволяет создавать детали с улучшенными характеристиками. Эти материалы обладают повышенной прочностью, износостойкостью, коррозионной стойкостью и другими ценными свойствами. Использование новых материалов позволяет расширить область применения литых деталей.
Цифровизация Литейного Производства
Цифровизация литейного производства включает в себя внедрение систем управления производством (MES), систем планирования ресурсов предприятия (ERP) и других информационных технологий. Эти системы позволяют собирать и анализировать данные о производственном процессе, оптимизировать использование ресурсов и повышать эффективность производства. Цифровизация также позволяет улучшить взаимодействие между различными подразделениями предприятия и сократить время принятия решений.
Перспективы Развития Литейного Производства
Литейное производство играет важную роль в современной промышленности, и его развитие будет продолжаться в направлении повышения эффективности, снижения затрат и улучшения качества продукции. Ключевыми направлениями развития являются автоматизация, роботизация, цифровизация и использование новых материалов. Также важную роль будет играть развитие 3D-печати и других аддитивных технологий. Современные литейные предприятия должны внедрять передовые технологии и оборудование, чтобы оставаться конкурентоспособными на мировом рынке.
