Солнечные батареи, ставшие символом экологически чистой энергии, преобразуют свет солнца непосредственно в электричество. Этот процесс, известный как фотоэлектрический эффект, позволяет нам использовать неисчерпаемый источник энергии, уменьшая зависимость от ископаемого топлива. Но из чего же, собственно, состоят эти технологичные устройства, позволяющие нам получать энергию от солнца? В этой статье мы подробно рассмотрим все компоненты и технологии, используемые в производстве солнечных батарей, начиная от кремния и заканчивая защитными слоями.

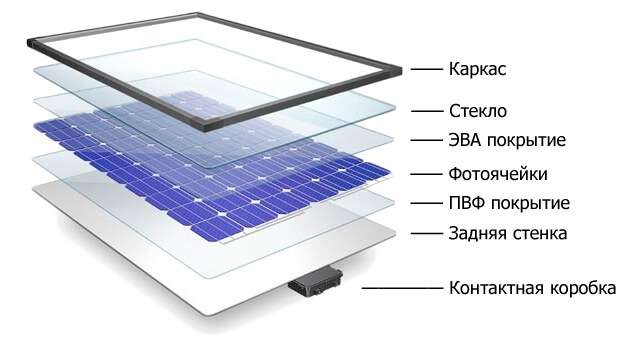

Основные компоненты солнечной батареи
Солнечные батареи – это сложные устройства, состоящие из множества слоев и компонентов, каждый из которых выполняет свою важную функцию. Рассмотрим основные из них:
Фотоэлектрические элементы (солнечные ячейки)
Сердцем солнечной батареи является фотоэлектрический элемент, или солнечная ячейка. Именно здесь происходит преобразование солнечного света в электричество. Наиболее распространенным материалом для изготовления солнечных ячеек является кремний, но также используются и другие материалы, такие как теллурид кадмия (CdTe), селенид галлия-индия-меди (CIGS) и перовскиты.
Кремниевые солнечные ячейки:
- Монокристаллические: Изготавливаются из одного кристалла кремния, что обеспечивает высокую эффективность (15-22%). Отличаются однородным темным цветом.
- Поликристаллические: Изготавливаются из множества кристаллов кремния, что делает их более дешевыми в производстве, но с меньшей эффективностью (13-17%). Имеют характерный «зернистый» вид.
- Аморфные: Изготавливаются путем нанесения тонкого слоя кремния на подложку. Отличаются низкой эффективностью (6-8%), но гибкостью и возможностью интеграции в различные поверхности.
Тонкопленочные солнечные ячейки:
Тонкопленочные технологии позволяют создавать солнечные ячейки путем нанесения тонких слоев фотоактивного материала на подложку. Это делает процесс производства более дешевым и быстрым, но обычно приводит к снижению эффективности.
- Теллурид кадмия (CdTe): Доступная технология с умеренной эффективностью (16-18%).
- Селенид галлия-индия-меди (CIGS): Обладает хорошей эффективностью (до 20%) и гибкостью.
- Перовскиты: Новая и перспективная технология с быстрорастущей эффективностью (более 25% в лабораторных условиях), но пока не до конца изучена стабильность материала.
Защитное стекло
Защитное стекло (обычно закаленное стекло) покрывает солнечные ячейки и защищает их от воздействия окружающей среды, включая дождь, снег, град, пыль и ультрафиолетовое излучение. Стекло должно быть прозрачным, чтобы пропускать максимальное количество солнечного света к ячейкам.
Герметизирующий слой (инкапсулянт)
Инкапсулянт – это полимерный материал, который герметизирует солнечные ячейки и защищает их от влаги, коррозии и механических повреждений. Наиболее распространенным инкапсулянтом является этиленвинилацетат (EVA), но также используются другие материалы, такие как силикон и термопластичные полиолефины (TPO).
Задняя подложка
Задняя подложка обеспечивает механическую поддержку солнечным ячейкам и защищает их с обратной стороны. Обычно изготавливается из полимерных материалов, таких как поливинилфторид (PVF) или полиэтилентерефталат (PET), покрытых алюминиевой фольгой.
Рамка
Рамка, обычно изготовленная из алюминия, обеспечивает структурную поддержку солнечной батарее и облегчает ее монтаж. Рамка также защищает края солнечной батареи от механических повреждений.
Соединительные провода и шины
Соединительные провода и шины соединяют солнечные ячейки между собой и собирают генерируемый ими электрический ток. Обычно изготавливаются из меди или алюминия.
Распределительная коробка (соединительная коробка)
Распределительная коробка содержит клеммы для подключения солнечной батареи к электрической сети и диоды, которые предотвращают обратный ток. Она также защищает электрические соединения от влаги и других внешних воздействий.
Процесс производства солнечных батарей
Производство солнечных батарей – это сложный и многоэтапный процесс, требующий высокой точности и контроля качества. Рассмотрим основные этапы производства:
Производство кремния
Если используются кремниевые солнечные ячейки, первым этапом является производство чистого кремния. Кремний добывается из кварцита и подвергается сложной химической обработке для удаления примесей. Полученный кремний имеет высокую степень чистоты (99,9999%).
Выращивание кристаллов кремния
Для монокристаллических солнечных ячеек кремний расплавляется и выращивается в виде больших монокристаллов с использованием методов Чохральского или зонной плавки. Для поликристаллических солнечных ячеек кремний расплавляется и заливается в формы для кристаллизации.
Нарезка пластин
Кристаллы кремния нарезаются на тонкие пластины толщиной около 200 микрон с использованием алмазных пил. Этот процесс требует высокой точности, чтобы минимизировать потери кремния.
Текстурирование поверхности
Поверхность кремниевых пластин текстурируется для уменьшения отражения солнечного света. Это достигается путем химического травления, которое создает микроскопические пирамиды на поверхности пластины.
Легирование
Кремниевые пластины легируются примесями (например, фосфором и бором) для создания p-n перехода, который необходим для работы солнечной ячейки. Легирование осуществляется путем диффузии при высокой температуре.
Нанесение антиотражающего покрытия
На поверхность кремниевых пластин наносится тонкий слой антиотражающего покрытия (например, нитрида кремния) для увеличения поглощения солнечного света.
Нанесение металлических контактов
На переднюю и заднюю поверхности кремниевых пластин наносятся металлические контакты (обычно серебро и алюминий) для сбора электрического тока. Контакты наносятся методом трафаретной печати или вакуумного напыления.
Сборка солнечной батареи
Солнечные ячейки соединяются между собой с помощью соединительных проводов и шин. Ячейки располагаются между слоями инкапсулянта (EVA) и задней подложкой. Собранный пакет ламинируется при высокой температуре и давлении для герметизации.
Установка рамки и распределительной коробки
К готовой солнечной батарее прикрепляется алюминиевая рамка для обеспечения структурной поддержки и облегчения монтажа. Устанавливается распределительная коробка для подключения к электрической сети.
Тестирование и контроль качества
Каждая солнечная батарея проходит тестирование для проверки ее электрических характеристик и соответствия стандартам качества. Проверяются напряжение, ток, мощность и эффективность.
Типы солнечных батарей по конструкции
Помимо различий в используемых материалах, солнечные батареи также различаются по своей конструкции:
Плоские солнечные панели
Это наиболее распространенный тип солнечных батарей, представляющий собой плоские панели, состоящие из множества солнечных ячеек, заключенных между защитным стеклом и задней подложкой.
Гибкие солнечные панели
Гибкие солнечные панели изготавливаются с использованием тонкопленочных технологий и могут быть согнуты или свернуты. Они идеально подходят для использования на изогнутых поверхностях, таких как крыши автомобилей или палатки.
Концентрирующие солнечные панели
Концентрирующие солнечные панели используют линзы или зеркала для фокусировки солнечного света на небольших солнечных ячейках. Это позволяет снизить стоимость солнечных ячеек, но требует точного отслеживания солнца.
Перспективы развития технологий солнечных батарей
Технологии солнечных батарей постоянно развиваются, и ученые и инженеры работают над повышением их эффективности, снижением стоимости и улучшением стабильности. Некоторые из наиболее перспективных направлений развития включают:
Разработка новых материалов
Исследуются новые материалы для солнечных ячеек, такие как перовскиты, органические материалы и квантовые точки. Эти материалы обладают потенциалом для достижения более высокой эффективности и снижения стоимости.
Улучшение существующих технологий
Проводятся исследования по улучшению существующих технологий, таких как кремниевые и тонкопленочные солнечные ячейки. Это включает в себя оптимизацию процессов производства, улучшение качества материалов и разработку новых конструкций.
Разработка многослойных солнечных ячеек
Многослойные солнечные ячейки состоят из нескольких слоев различных материалов, каждый из которых поглощает свет в определенном диапазоне длин волн. Это позволяет увеличить эффективность преобразования солнечного света в электричество.
Интеграция солнечных батарей в строительные материалы
Солнечные батареи интегрируются в строительные материалы, такие как окна, крыши и фасады зданий. Это позволяет использовать здания в качестве источников энергии и снижает потребность в отдельных солнечных панелях.
Преимущества использования солнечных батарей
Использование солнечных батарей имеет множество преимуществ:
- Экологически чистая энергия: Солнечные батареи не производят вредных выбросов в атмосферу и не загрязняют окружающую среду.
- Возобновляемый источник энергии: Солнечный свет – это неисчерпаемый источник энергии.
- Снижение затрат на электроэнергию: Солнечные батареи позволяют снизить или полностью исключить затраты на электроэнергию.
- Энергетическая независимость: Солнечные батареи позволяют стать независимым от централизованных сетей электроснабжения.
- Создание рабочих мест: Индустрия солнечной энергетики создает новые рабочие места.
Недостатки использования солнечных батарей
Несмотря на многочисленные преимущества, у солнечных батарей есть и некоторые недостатки:
- Высокая начальная стоимость: Установка солнечных батарей требует значительных первоначальных инвестиций.
- Зависимость от погодных условий: Производительность солнечных батарей зависит от погодных условий и времени суток.
- Необходимость в накопителях энергии: Для обеспечения электроэнергией в ночное время или в пасмурную погоду необходимы накопители энергии (аккумуляторы).
- Занимаемая площадь: Установка солнечных батарей требует определенной площади.
- Утилизация: Утилизация солнечных батарей в конце срока службы требует специальных технологий.
