Чугунная задвижка 30ч6бр: надежность, выбор и применение!

Чугунная задвижка 30ч6бр фланцевая – это один из наиболее распространенных типов запорной арматуры, широко применяемый в различных отраслях промышленности и коммунального хозяйства. Ее надежность, простота конструкции и относительно невысокая стоимость делают ее привлекательным выбором для перекрытия потока рабочей среды в трубопроводах. В этой статье мы подробно рассмотрим конструкцию, принцип действия, технические характеристики, преимущества и недостатки, а также особенности выбора и эксплуатации чугунных задвижек 30ч6бр фланцевого типа. Мы также затронем вопросы монтажа, обслуживания и ремонта, чтобы предоставить вам исчерпывающую информацию об этом важном элементе трубопроводных систем.

Содержание

Конструкция и Принцип Действия

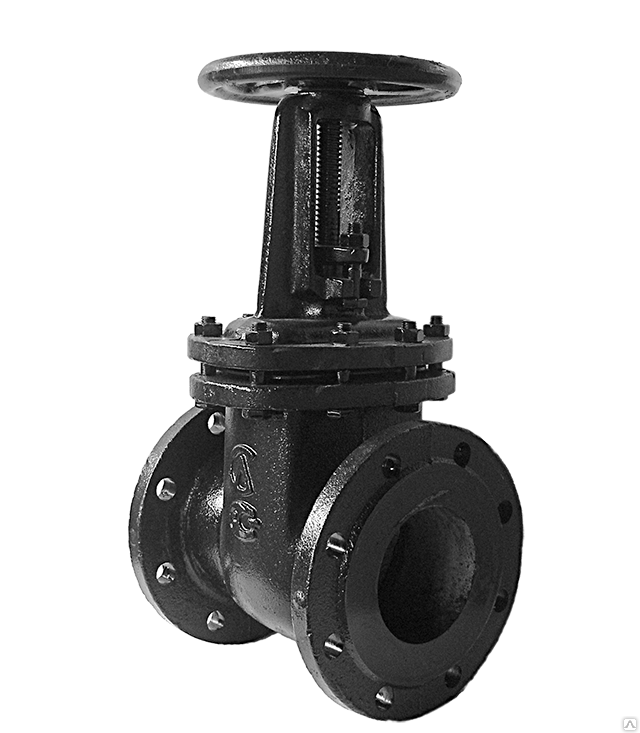

Конструкция чугунной задвижки 30ч6бр фланцевой относительно проста и состоит из нескольких основных элементов:

Корпус: Изготавливается из чугуна (обычно серый чугун), обеспечивает прочность и герметичность конструкции.
Крышка: Крепится к корпусу болтами или шпильками и обеспечивает доступ к внутренним элементам задвижки.
Затвор: Представляет собой клин, шибер или параллельные диски, которые перемещаются перпендикулярно потоку рабочей среды. В задвижке 30ч6бр используется клин.
Шпиндель: Служит для передачи вращательного движения от маховика к затвору.
Маховик: Используется для ручного управления задвижкой.
Сальниковое уплотнение: Обеспечивает герметичность соединения шпинделя с крышкой.
Фланцы: Служат для присоединения задвижки к трубопроводу.

Принцип действия задвижки основан на перемещении затвора (клина) перпендикулярно потоку рабочей среды. В открытом положении затвор полностью поднят, обеспечивая свободный проход среды. При вращении маховика шпиндель опускает затвор, перекрывая поток. Герметичность обеспечивается плотным прилеганием затвора к седлам в корпусе задвижки. Задвижки 30ч6бр обычно используются в положениях «полностью открыто» или «полностью закрыто» и не предназначены для регулирования потока.

Технические Характеристики

Основные технические характеристики чугунных задвижек 30ч6бр фланцевого типа:

Основные параметры:

Условный проход (DN): От 50 до 400 мм и более. Определяет диаметр трубопровода, для которого предназначена задвижка.
Условное давление (PN): Обычно 10 или 16 кгс/см² (1,0 или 1,6 МПа). Определяет максимальное давление рабочей среды, которое может выдержать задвижка.
Рабочая среда: Вода, пар, нефтепродукты и другие неагрессивные среды.
Температура рабочей среды: Обычно до +225 °C. Зависит от материала уплотнений.
Материал корпуса: Серый чугун (СЧ20, СЧ25 и т.д.).
Материал затвора: Чугун, обрезиненный чугун.
Тип присоединения: Фланцевое.
Привод: Ручной (маховик), редуктор, электропривод.

Другие важные характеристики:

Строительная длина: Расстояние между торцами фланцев. Важно учитывать при проектировании трубопроводной системы.
Масса: Зависит от DN и PN.
Крутящий момент на маховике: Сила, необходимая для открытия или закрытия задвижки.
Класс герметичности: Определяет допустимый уровень утечки рабочей среды.

При выборе задвижки необходимо учитывать все эти параметры, чтобы обеспечить ее надежную и безопасную работу в конкретных условиях эксплуатации.

Преимущества и Недостатки

Чугунные задвижки 30ч6бр фланцевого типа обладают рядом преимуществ:

Простота конструкции: Обеспечивает надежность и долговечность.
Низкая стоимость: Делает их экономически выгодным решением.
Простота обслуживания и ремонта: Облегчает эксплуатацию.
Широкий диапазон применения: Подходят для различных отраслей промышленности и коммунального хозяйства.
Возможность установки на трубопроводах большого диаметра: Благодаря фланцевому соединению.

Однако, у них есть и недостатки:

Большая строительная длина: Требует больше места для установки.
Медленное открытие и закрытие: Не подходят для систем, требующих быстрого перекрытия потока.
Не рекомендуется для регулирования потока: Может привести к износу затвора и седла.
Чувствительность к гидроударам: Может привести к повреждению задвижки.
Ограниченное применение для агрессивных сред: Чугун подвержен коррозии.

Важно учитывать эти преимущества и недостатки при выборе задвижки для конкретной задачи.

Области Применения

Чугунные задвижки 30ч6бр фланцевые широко используются в различных областях:

Водоснабжение и канализация: Для перекрытия потока воды в трубопроводах.
Теплоснабжение: Для перекрытия потока теплоносителя (воды или пара).
Нефтегазовая промышленность: Для перекрытия потока нефтепродуктов.
Химическая промышленность: Для перекрытия потока неагрессивных химических сред.
Энергетика: На электростанциях для перекрытия потока воды и пара.
Сельское хозяйство: В системах орошения.
Пищевая промышленность: Для перекрытия потока пищевых продуктов (с использованием специальных материалов уплотнений).

Благодаря своей универсальности и надежности, эти задвижки находят применение во многих других отраслях промышленности.

Выбор Чугунной Задвижки 30ч6бр Фланцевой

При выборе чугунной задвижки 30ч6бр фланцевой необходимо учитывать следующие факторы:

Основные критерии выбора:

Условный проход (DN): Должен соответствовать диаметру трубопровода.
Условное давление (PN): Должно быть не ниже максимального давления рабочей среды в трубопроводе.
Рабочая среда: Материалы корпуса и уплотнений должны быть устойчивы к воздействию рабочей среды.
Температура рабочей среды: Должна находиться в пределах допустимого диапазона для выбранной задвижки.
Тип привода: Ручной, редукторный или электропривод. Зависит от требуемой частоты использования и усилий, необходимых для открытия и закрытия задвижки.
Производитель: Выбирайте задвижки от надежных и проверенных производителей.
Цена: Сравните цены от разных поставщиков, но не экономьте на качестве.

Дополнительные факторы:

Строительная длина: Учитывайте при проектировании трубопроводной системы.
Класс герметичности: Выбирайте класс герметичности в зависимости от требований к утечке рабочей среды.
Наличие сертификатов: Убедитесь, что задвижка имеет необходимые сертификаты соответствия.
Отзывы других пользователей: Почитайте отзывы о выбранной модели задвижки.

Правильный выбор задвижки обеспечит ее надежную и долговечную работу.

Монтаж и Эксплуатация

Монтаж чугунной задвижки 30ч6бр фланцевой должен выполняться квалифицированным персоналом в соответствии с инструкцией производителя и действующими нормами и правилами.

Основные этапы монтажа:

Подготовка трубопровода: Очистите концы труб от грязи и окалины.
Установка прокладок: Установите прокладки между фланцами задвижки и трубопровода.
Соединение фланцев: Соедините фланцы болтами или шпильками, затягивая их равномерно крест-накрест.
Проверка герметичности: После монтажа проверьте герметичность соединения под рабочим давлением.

Правила эксплуатации:

Открывайте и закрывайте задвижку плавно: Избегайте резких движений, которые могут привести к гидроударам.
Не используйте задвижку для регулирования потока: Это может привести к износу затвора и седла.
Регулярно проверяйте герметичность сальникового уплотнения: При необходимости подтяните сальник или замените уплотнительные кольца.
Периодически проводите техническое обслуживание: Смазывайте шпиндель и другие подвижные части.
Следите за состоянием корпуса и фланцев: При обнаружении коррозии или трещин замените задвижку.

Соблюдение этих правил обеспечит длительный срок службы задвижки.

Обслуживание и Ремонт

Регулярное обслуживание и своевременный ремонт чугунной задвижки 30ч6бр фланцевой позволяют продлить срок ее службы и избежать аварийных ситуаций.

Основные виды обслуживания:

Визуальный осмотр: Проверка корпуса, крышки, фланцев на наличие коррозии, трещин и других повреждений.
Проверка герметичности: Проверка герметичности сальникового уплотнения и фланцевых соединений.
Смазка шпинделя: Смазка шпинделя специальной смазкой для предотвращения коррозии и облегчения вращения.
Подтяжка сальника: Подтяжка сальника при обнаружении утечки рабочей среды.
Очистка от загрязнений: Очистка корпуса и других элементов задвижки от грязи и пыли.

Основные виды ремонта:

Замена сальникового уплотнения: Замена уплотнительных колец или набивки сальника при сильной утечке.
Притирка затвора и седла: Притирка затвора и седла для восстановления герметичности.
Замена затвора: Замена затвора при сильном износе или повреждении.
Замена шпинделя: Замена шпинделя при повреждении резьбы или коррозии.
Замена фланцев: Замена фланцев при повреждении или коррозии.

Ремонт задвижки должен выполняться квалифицированным персоналом с использованием специального инструмента и оборудования. После ремонта необходимо провести испытания на герметичность.
