Кран для трубопровода – это незаменимый элемент любой системы трубопроводов, предназначенный для регулирования или полного перекрытия потока транспортируемой среды. Он играет критически важную роль в обеспечении безопасности, эффективности и надежности работы различных инженерных сетей, начиная от бытовых водопроводов и заканчивая сложными промышленными комплексами. Понимание принципов работы, видов и особенностей выбора крана для трубопровода необходимо для правильной эксплуатации и обслуживания систем. В этой статье мы подробно рассмотрим все аспекты, связанные с кранами для трубопроводов, чтобы вы могли сделать осознанный выбор и обеспечить бесперебойную работу ваших систем.
Основные функции и применение кранов для трубопроводов
Краны для трубопроводов выполняют несколько ключевых функций, которые делают их неотъемлемой частью любой системы трубопроводов:
- Регулирование потока: Краны позволяют контролировать объем жидкости или газа, проходящего через трубопровод, от полного открытия до полного закрытия.
- Перекрытие потока: В случае аварии или необходимости проведения ремонтных работ, кран может быть быстро закрыт, чтобы остановить поток среды и предотвратить дальнейшие повреждения.
- Направление потока: Некоторые типы кранов, такие как трехходовые краны, позволяют направлять поток среды в разные направления, обеспечивая гибкость в управлении системой.
- Защита оборудования: Краны могут использоваться для защиты насосов, клапанов и другого оборудования от гидроударов и перегрузок.
Области применения кранов для трубопроводов чрезвычайно широки:
- Бытовые системы водоснабжения и отопления: Краны используются для регулирования подачи воды в квартиры, дома и другие жилые помещения.
- Промышленные предприятия: Краны применяются в химической, нефтегазовой, пищевой и других отраслях промышленности для управления потоками различных жидкостей и газов.
- Системы пожаротушения: Краны обеспечивают быстрое перекрытие потока воды в случае пожара.
- Сельское хозяйство: Краны используются в системах полива и орошения.
- Энергетика: Краны применяются на электростанциях для управления потоками пара, воды и других рабочих сред.
Виды кранов для трубопроводов
Существует множество различных типов кранов для трубопроводов, каждый из которых имеет свои особенности, преимущества и недостатки. Выбор конкретного типа крана зависит от условий эксплуатации, типа транспортируемой среды, давления и температуры.

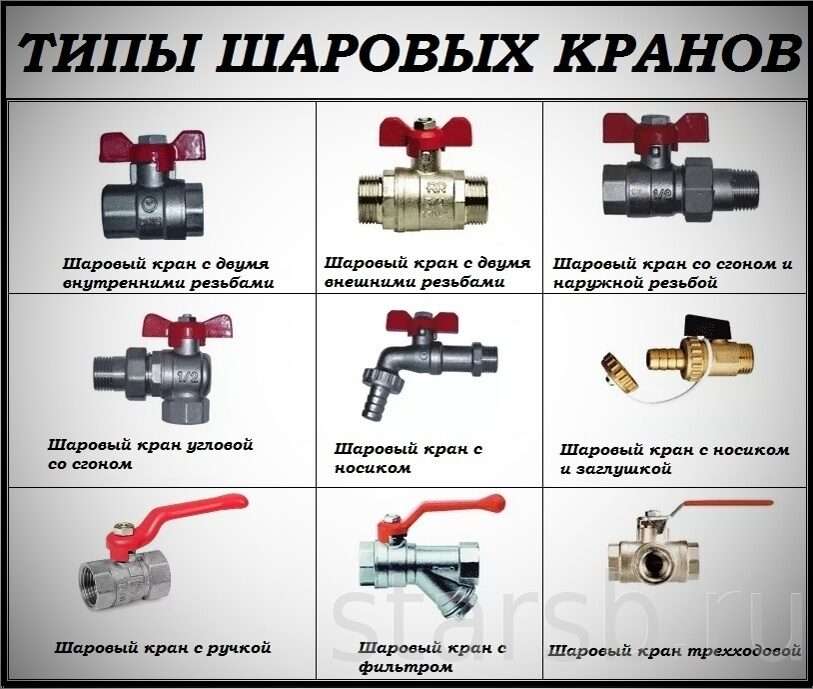

Шаровые краны
Шаровые краны являются одним из наиболее распространенных типов кранов для трубопроводов. Они отличаются простотой конструкции, надежностью и высокой скоростью срабатывания. В качестве запорного элемента используется шар с отверстием, который поворачивается на 90 градусов для открытия или закрытия потока. Шаровые краны идеально подходят для использования в системах, где требуется частое перекрытие потока.
Преимущества шаровых кранов:
- Простая конструкция и легкое обслуживание
- Высокая скорость срабатывания
- Надежность и долговечность
- Герметичность
- Низкое гидравлическое сопротивление
Недостатки шаровых кранов:
- Не подходят для регулирования потока (только для полного открытия или закрытия)
- Могут создавать гидроудары при быстром закрытии
- Ограниченная стойкость к абразивным средам
Задвижки
Задвижки – это тип запорной арматуры, в котором запирающий элемент (диск или клин) перемещается перпендикулярно направлению потока. Задвижки используются в основном для полного перекрытия потока и не предназначены для регулирования. Они широко применяются в системах водоснабжения, отопления и нефтегазовой промышленности.
Преимущества задвижек:
- Низкое гидравлическое сопротивление в открытом положении
- Возможность работы с большими диаметрами трубопроводов
- Относительно низкая стоимость
Недостатки задвижек:
- Медленное срабатывание
- Не подходят для регулирования потока
- Сложность обслуживания
- Возможность заклинивания запирающего элемента
Дисковые затворы (баттерфляй)
Дисковые затворы, также известные как баттерфляй, представляют собой тип запорной арматуры, в котором запирающий элемент – диск – поворачивается вокруг своей оси, расположенной перпендикулярно направлению потока. Дисковые затворы отличаются компактностью, легкостью и простотой установки. Они широко используются в системах водоснабжения, канализации и вентиляции.
Преимущества дисковых затворов:
- Компактность и легкий вес
- Простая установка и обслуживание
- Низкая стоимость
- Возможность регулирования потока (в некоторой степени)
Недостатки дисковых затворов:
- Высокое гидравлическое сопротивление
- Не полная герметичность
- Ограниченная стойкость к высоким давлениям и температурам
Клапаны
Клапаны – это тип запорной арматуры, в котором запирающий элемент перемещается параллельно направлению потока. Клапаны могут использоваться как для перекрытия потока, так и для его регулирования. Существуют различные типы клапанов, такие как запорные клапаны, регулирующие клапаны, обратные клапаны и предохранительные клапаны.
Преимущества клапанов:
- Возможность регулирования потока
- Высокая герметичность
- Разнообразие конструкций для различных применений
Недостатки клапанов:
- Высокое гидравлическое сопротивление
- Сложная конструкция и обслуживание
- Более высокая стоимость по сравнению с другими типами кранов
Конусные краны
Конусные краны используют конусообразный запорный элемент, который вращается внутри корпуса. Они известны своей надежностью и способностью работать в условиях высоких давлений и температур. Однако они требуют регулярной смазки для обеспечения герметичности.
Преимущества конусных кранов:
- Высокая надежность
- Способность работать при высоких давлениях и температурах
- Хорошая герметичность
Недостатки конусных кранов:
- Требуется регулярная смазка
- Более сложная конструкция по сравнению с шаровыми кранами
- Высокая стоимость
Материалы изготовления кранов для трубопроводов
Выбор материала для изготовления крана для трубопровода является критически важным фактором, определяющим его долговечность, надежность и устойчивость к коррозии. Различные материалы обладают различными свойствами, которые делают их подходящими для определенных условий эксплуатации и типов транспортируемых сред.
Сталь
Сталь является одним из наиболее распространенных материалов для изготовления кранов для трубопроводов. Она обладает высокой прочностью, устойчивостью к высоким давлениям и температурам, а также относительно невысокой стоимостью. Однако сталь подвержена коррозии, поэтому для защиты от коррозии стальные краны часто покрывают специальными защитными покрытиями.
Нержавеющая сталь
Нержавеющая сталь является более устойчивым к коррозии материалом, чем обычная сталь. Краны из нержавеющей стали широко используются в пищевой, химической и фармацевтической промышленности, где требуется высокая гигиеничность и устойчивость к агрессивным средам. Нержавеющая сталь также обладает высокой прочностью и устойчивостью к высоким температурам.
Чугун
Чугун является более дешевым материалом, чем сталь, но он менее прочен и устойчив к высоким давлениям. Чугунные краны используются в основном в системах водоснабжения и канализации, где не требуется высокая прочность и устойчивость к высоким давлениям.
Латунь и бронза
Латунь и бронза являются устойчивыми к коррозии материалами, которые широко используются для изготовления кранов для трубопроводов в системах водоснабжения и отопления. Они обладают хорошей обрабатываемостью и относительно невысокой стоимостью.
Пластик
Пластиковые краны изготавливаются из различных видов пластика, таких как полипропилен (PP), поливинилхлорид (PVC) и поливинилиденфторид (PVDF). Они отличаются легкостью, устойчивостью к коррозии и химическим веществам. Пластиковые краны широко используются в системах водоснабжения, канализации и химической промышленности.
Критерии выбора крана для трубопровода
Выбор подходящего крана для трубопровода – это сложная задача, требующая учета множества факторов. Чтобы сделать правильный выбор, необходимо учитывать следующие критерии:
- Тип транспортируемой среды: Необходимо учитывать химические свойства транспортируемой среды, ее температуру и давление. Для агрессивных сред необходимо выбирать краны из материалов, устойчивых к коррозии.
- Условия эксплуатации: Необходимо учитывать условия эксплуатации, такие как температура окружающей среды, влажность и наличие вибраций. Для экстремальных условий эксплуатации необходимо выбирать краны, предназначенные для работы в этих условиях.
- Диаметр трубопровода: Необходимо выбирать краны, соответствующие диаметру трубопровода.
- Тип соединения: Необходимо выбирать краны с подходящим типом соединения, таким как резьбовое, фланцевое или сварное соединение.
- Требования к герметичности: Необходимо выбирать краны, обеспечивающие необходимую герметичность.
- Требования к скорости срабатывания: Необходимо выбирать краны, обеспечивающие необходимую скорость срабатывания.
- Стоимость: Необходимо учитывать стоимость крана и его обслуживания.
- Нормативные требования: Убедитесь, что выбранный кран соответствует всем применимым нормативным требованиям и стандартам.
Монтаж и обслуживание кранов для трубопроводов
Правильный монтаж и регулярное обслуживание кранов для трубопроводов являются необходимыми условиями для обеспечения их надежной и долговечной работы. Неправильный монтаж может привести к утечкам, поломкам и другим проблемам. Регулярное обслуживание помогает предотвратить эти проблемы и продлить срок службы крана.
Монтаж кранов для трубопроводов
Монтаж кранов для трубопроводов должен выполняться квалифицированными специалистами в соответствии с инструкциями производителя. Перед монтажом необходимо убедиться в отсутствии повреждений на кране и в чистоте трубопровода. При монтаже необходимо соблюдать правильный момент затяжки соединений, чтобы избежать утечек.
Обслуживание кранов для трубопроводов
Регулярное обслуживание кранов для трубопроводов включает в себя следующие мероприятия:
- Визуальный осмотр: Необходимо регулярно осматривать краны на предмет утечек, повреждений и коррозии.
- Смазка: Необходимо регулярно смазывать подвижные части крана, чтобы обеспечить их плавную работу и предотвратить износ.
- Проверка герметичности: Необходимо регулярно проверять герметичность крана.
- Замена уплотнений: Необходимо регулярно заменять уплотнения, чтобы обеспечить герметичность крана.
- Ремонт или замена: В случае обнаружения серьезных повреждений или неисправностей, необходимо выполнить ремонт или замену крана.
Современные тенденции в развитии кранов для трубопроводов
В последние годы в области разработки и производства кранов для трубопроводов наблюдается ряд интересных тенденций:
- Интеллектуальные краны: Разрабатываются краны с встроенными датчиками и системами управления, которые позволяют контролировать параметры потока, температуру и давление в режиме реального времени.
- Энергоэффективные краны: Разрабатываются краны с низким гидравлическим сопротивлением, которые позволяют снизить энергопотребление насосов и других элементов системы.
- Краны из новых материалов: Разрабатываются краны из новых материалов, таких как композитные материалы и сплавы с памятью формы, которые обладают улучшенными характеристиками прочности, устойчивости к коррозии и долговечности.
- Миниатюризация: Разрабатываются миниатюрные краны для использования в микрофлюидных устройствах и других приложениях, где требуется высокая точность и компактность.
- Автоматизация: Все больше кранов оснащаются автоматическими приводами для дистанционного управления и интеграции в системы автоматизации.
Эти тенденции направлены на повышение эффективности, надежности и безопасности работы трубопроводных систем, а также на снижение затрат на их обслуживание и эксплуатацию.
Выбирая кран, важно учитывать тип транспортируемой среды, условия эксплуатации и требования к герметичности. Регулярное обслуживание и своевременная замена изношенных деталей продлят срок службы крана и предотвратят аварийные ситуации. Надеемся, эта статья помогла вам лучше понять, что такое кран для трубопровода и как его правильно выбрать. Знание основ поможет вам сделать осознанный выбор и обеспечить безопасность вашей системы.
