Вода – жизненно важный ресурс, и её транспортировка требует надежных и эффективных систем. Ключевым элементом этих систем являются задвижки, регулирующие поток жидкости. Особенно востребованы задвижки фланцевые с выдвижным шпинделем, благодаря своей прочности, удобству обслуживания и долговечности. В этой статье мы подробно рассмотрим особенности, преимущества и применение этих устройств в системах водоснабжения.
Что такое задвижка фланцевая с выдвижным шпинделем?

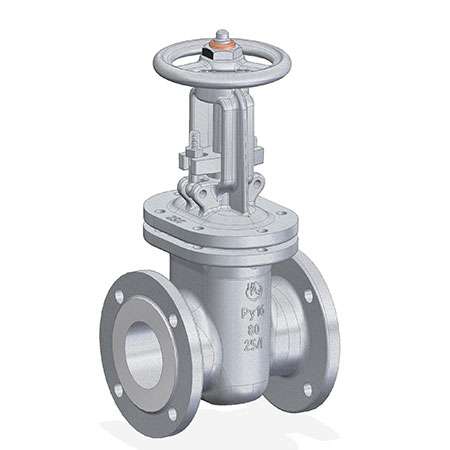

Задвижка фланцевая с выдвижным шпинделем – это тип запорной арматуры, предназначенный для перекрытия или регулирования потока рабочей среды в трубопроводе. Ее особенностью является наличие фланцевого соединения, обеспечивающего надежное и герметичное крепление к трубопроводу, а также выдвижной шпиндель, позволяющий визуально контролировать положение затвора.
Принцип работы
Принцип работы такой задвижки довольно прост. Вращение маховика приводит в движение шпиндель, который перемещает затвор (диск или клин) перпендикулярно потоку среды. В крайнем верхнем положении затвор полностью открывает проход, а в крайнем нижнем – полностью перекрывает его. Выдвижной шпиндель позволяет визуально определить, в каком положении находится затвор – открытом, закрытом или промежуточном.
Конструктивные особенности
Основные элементы задвижки фланцевой с выдвижным шпинделем:
- Корпус: Изготавливается из чугуна, стали или нержавеющей стали. Обеспечивает прочность и герметичность конструкции.
- Затвор: Диск или клин, непосредственно перекрывающий поток среды. Материал подбирается в зависимости от рабочей среды.
- Шпиндель: Служит для передачи усилия от маховика к затвору. Выдвижная конструкция позволяет визуально контролировать положение затвора.
- Маховик: Используется для вращения шпинделя и управления затвором.
- Фланцы: Обеспечивают надежное и герметичное соединение с трубопроводом.
- Уплотнения: Предотвращают утечку рабочей среды.
Преимущества задвижек фланцевых с выдвижным шпинделем для воды
Задвижки фланцевые с выдвижным шпинделем обладают рядом преимуществ, делающих их популярным выбором для систем водоснабжения:
- Надежность и долговечность: Конструкция задвижки обеспечивает надежную работу в течение длительного времени. Материалы, используемые для изготовления, устойчивы к коррозии и износу.
- Простота обслуживания: Благодаря выдвижному шпинделю, легко визуально контролировать положение затвора и своевременно проводить обслуживание. Конструкция позволяет легко заменить уплотнительные элементы.
- Герметичность: Фланцевое соединение обеспечивает высокую герметичность, предотвращая утечки рабочей среды.
- Удобство монтажа: Фланцевое соединение упрощает монтаж и демонтаж задвижки.
- Широкий диапазон рабочих температур и давлений: Задвижки могут использоваться в различных условиях эксплуатации.
- Визуальный контроль положения затвора: Выдвижной шпиндель позволяет оперативно оценить состояние задвижки.
Типы задвижек фланцевых с выдвижным шпинделем для воды
Существует несколько типов задвижек фланцевых с выдвижным шпинделем, отличающихся конструкцией затвора и материалом изготовления:
По конструкции затвора
- Клиновые задвижки: Имеют затвор в форме клина, обеспечивающий плотное прилегание к седлу. Используются для перекрытия потока среды в трубопроводах с высоким давлением.
- Параллельные задвижки: Имеют затвор в форме двух параллельных дисков, перемещающихся перпендикулярно потоку среды. Используются для перекрытия потока среды в трубопроводах с низким давлением.
По материалу изготовления
- Чугунные задвижки: Наиболее распространенный тип задвижек, используемый в системах водоснабжения. Обладают хорошей устойчивостью к коррозии и низкой стоимостью.
- Стальные задвижки: Используются в системах с высоким давлением и температурой. Обладают высокой прочностью и устойчивостью к износу.
- Нержавеющие задвижки: Используются в системах, требующих высокой гигиеничности и устойчивости к коррозии. Применяются в пищевой промышленности и фармацевтике.
Области применения задвижек фланцевых с выдвижным шпинделем для воды
Задвижки фланцевые с выдвижным шпинделем широко используются в различных областях, связанных с водоснабжением:
Системы водоснабжения
В системах водоснабжения задвижки используются для перекрытия и регулирования потока воды в трубопроводах. Они устанавливаются на магистральных трубопроводах, насосных станциях, водоочистных сооружениях и в жилых домах.
Системы пожаротушения
В системах пожаротушения задвижки используются для перекрытия потока воды к спринклерным системам и пожарным гидрантам. Они должны быть надежными и быстродействующими, чтобы обеспечить эффективное тушение пожара.
Сельское хозяйство
В сельском хозяйстве задвижки используются в системах орошения для регулирования подачи воды на поля. Они должны быть устойчивы к агрессивным средам и обеспечивать точное дозирование воды.
Промышленность
В промышленности задвижки используются в различных технологических процессах, связанных с использованием воды. Они могут использоваться для перекрытия потока воды в системах охлаждения, очистки и производства.
Критерии выбора задвижки фланцевой с выдвижным шпинделем для воды
При выборе задвижки фланцевой с выдвижным шпинделем необходимо учитывать следующие факторы:
Рабочая среда
Необходимо учитывать тип рабочей среды (вода, химические растворы и т.д.) и ее параметры (температура, давление, концентрация). Материал задвижки должен быть устойчив к воздействию рабочей среды.
Диаметр трубопровода
Диаметр задвижки должен соответствовать диаметру трубопровода. Неправильный выбор диаметра может привести к снижению пропускной способности системы и увеличению гидравлического сопротивления.
Рабочее давление
Рабочее давление задвижки должно быть не меньше максимального давления в трубопроводе. Превышение рабочего давления может привести к поломке задвижки.
Рабочая температура
Рабочая температура задвижки должна соответствовать температуре рабочей среды. Превышение рабочей температуры может привести к деформации уплотнительных элементов и утечке рабочей среды.
Тип соединения
Тип соединения задвижки должен соответствовать типу соединения трубопровода. Наиболее распространенным типом соединения является фланцевое.
Производитель
Рекомендуется выбирать задвижки от известных и надежных производителей. Это гарантирует высокое качество и долговечность изделия.
Монтаж и эксплуатация задвижек фланцевых с выдвижным шпинделем для воды
Правильный монтаж и эксплуатация задвижек фланцевых с выдвижным шпинделем – залог их надежной и долговечной работы.
Монтаж
Монтаж задвижки должен выполняться квалифицированным персоналом в соответствии с инструкцией производителя. Необходимо соблюдать следующие правила:
- Перед монтажом необходимо очистить трубопровод от грязи и мусора.
- Фланцы задвижки должны быть плотно прижаты к фланцам трубопровода.
- Болты и гайки должны быть затянуты равномерно.
- После монтажа необходимо проверить герметичность соединения.
Эксплуатация
При эксплуатации задвижки необходимо соблюдать следующие правила:
- Открывать и закрывать задвижку необходимо плавно, без резких рывков.
- Не допускать превышения рабочего давления и температуры.
- Регулярно проводить осмотр задвижки на предмет утечек и повреждений.
- Своевременно заменять уплотнительные элементы.
Обслуживание задвижек фланцевых с выдвижным шпинделем для воды
Регулярное обслуживание задвижек фланцевых с выдвижным шпинделем позволяет поддерживать их в рабочем состоянии и продлить срок службы.
Осмотр
Регулярно проводите визуальный осмотр задвижки на предмет утечек, коррозии и механических повреждений. Обратите внимание на состояние шпинделя, маховика и фланцевых соединений.
Смазка
Регулярно смазывайте шпиндель задвижки специальной смазкой. Это облегчит вращение маховика и предотвратит коррозию.
Замена уплотнений
При обнаружении утечек необходимо заменить уплотнительные элементы. Используйте только качественные уплотнения, соответствующие типу рабочей среды.
Ремонт
При обнаружении серьезных повреждений, таких как трещины в корпусе или поломка шпинделя, необходимо провести ремонт задвижки. Ремонт должен выполняться квалифицированным персоналом.
Как выбрать поставщика задвижек фланцевых с выдвижным шпинделем для воды
Выбор надежного поставщика – важный шаг при покупке задвижек фланцевых с выдвижным шпинделем. Обратите внимание на следующие факторы:
Репутация
Изучите репутацию поставщика на рынке. Ознакомьтесь с отзывами клиентов, рейтингами и обзорами.
Ассортимент
Убедитесь, что поставщик предлагает широкий ассортимент задвижек различных типов и размеров. Это позволит вам выбрать оптимальный вариант для ваших нужд.
Качество
Уточните, какие стандарты качества соблюдаются поставщиком. Задвижки должны соответствовать ГОСТам и другим нормативным документам.
Цены
Сравните цены у разных поставщиков. Не стоит выбирать самый дешевый вариант, так как это может негативно сказаться на качестве изделия.
Гарантия
Узнайте, какую гарантию предоставляет поставщик на свою продукцию. Наличие гарантии – признак уверенности поставщика в качестве своего товара.
Сервис
Уточните, предоставляет ли поставщик услуги по монтажу, обслуживанию и ремонту задвижек. Это может быть полезно в случае возникновения проблем.
Описание: Подробное руководство по фланцевым задвижкам с выдвижным шпинделем для воды: типы, применение, выбор и обслуживание задвижек.
