Задвижка – это один из наиболее распространенных типов запорной арматуры, используемый в различных отраслях промышленности и коммунального хозяйства. Ее основная функция заключается в перекрытии потока рабочей среды, будь то жидкость, газ или сыпучий материал, в трубопроводах. Простота конструкции, надежность в эксплуатации и относительно невысокая стоимость делают задвижки незаменимыми элементами многих инженерных систем. В этой статье мы подробно рассмотрим устройство задвижек, принципы их работы, разновидности, области применения и критерии выбора, чтобы вы получили полное представление об этом важном компоненте трубопроводных систем.
Устройство и принцип работы задвижки

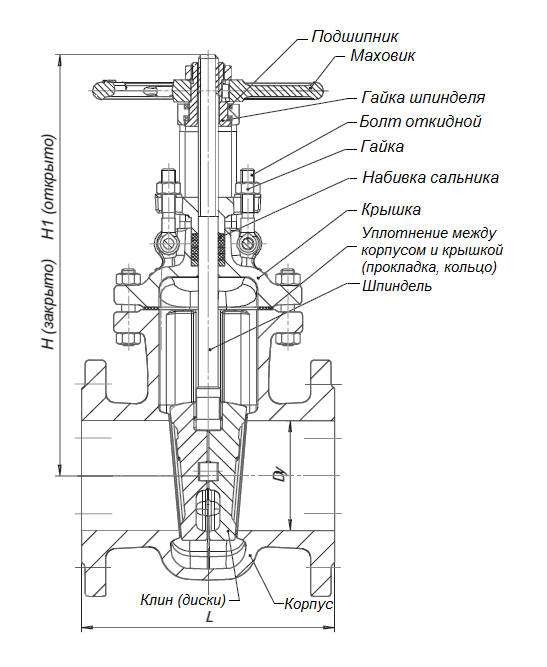

Конструкция задвижки относительно проста и состоит из нескольких основных элементов:
- Корпус: Основная деталь, в которой размещаются все остальные элементы задвижки. Корпус может быть изготовлен из различных материалов, таких как чугун, сталь, нержавеющая сталь, латунь и другие, в зависимости от условий эксплуатации и рабочей среды.
- Запорный элемент: Представляет собой диск, клин или шибер, который перемещается внутри корпуса и перекрывает поток рабочей среды.
- Шток: Служит для передачи усилия от привода к запорному элементу. Шток может быть выдвижным или невыдвижным.
- Привод: Механизм, который приводит в движение шток и, соответственно, запорный элемент. Привод может быть ручным (маховик), электрическим, пневматическим или гидравлическим.
- Уплотнительные элементы: Обеспечивают герметичность задвижки в закрытом положении.
Принцип работы задвижки заключается в следующем: при вращении маховика (в случае ручного привода) или при воздействии привода другого типа, шток перемещается вверх или вниз, приводя в движение запорный элемент. Когда запорный элемент полностью опущен, он перекрывает проходное сечение трубопровода, прекращая поток рабочей среды. Для открытия задвижки необходимо переместить запорный элемент в верхнее положение, освобождая проходное сечение.
Разновидности задвижек
Существует множество разновидностей задвижек, которые классифицируются по различным признакам, таким как конструкция запорного элемента, тип привода, материал корпуса и способ присоединения к трубопроводу.
По конструкции запорного элемента:
- Клиновые задвижки: Имеют запорный элемент в форме клина. Обеспечивают высокую герметичность и используются в трубопроводах с высоким давлением.
- Параллельные задвижки: Запорный элемент состоит из двух параллельных дисков, которые прижимаются к уплотнительным поверхностям корпуса.
- Шиберные задвижки: Запорный элемент представляет собой пластину (шибер), которая перемещается перпендикулярно потоку рабочей среды. Используются для перекрытия потока сыпучих материалов и в трубопроводах с низким давлением.
- Ножевые задвижки: Разновидность шиберных задвижек, имеющая острый край пластины, позволяющий разрезать плотные и вязкие среды.
По типу привода:
- Ручные задвижки: Приводятся в действие вращением маховика вручную.
- Электрические задвижки: Оснащены электроприводом, который позволяет автоматизировать процесс открытия и закрытия.
- Пневматические задвижки: Используют энергию сжатого воздуха для управления запорным элементом.
- Гидравлические задвижки: Работают от гидравлического привода.
По материалу корпуса:
- Чугунные задвижки: Наиболее распространенный тип, характеризующийся прочностью и относительно низкой стоимостью.
- Стальные задвижки: Используются в трубопроводах с высоким давлением и температурой.
- Нержавеющие задвижки: Применяются в агрессивных средах и в пищевой промышленности.
- Латунные задвижки: Используются в системах водоснабжения и отопления.
По типу присоединения к трубопроводу:
- Фланцевые задвижки: Присоединяются к трубопроводу с помощью фланцев. Обеспечивают надежное и герметичное соединение.
- Муфтовые задвижки: Присоединяются к трубопроводу с помощью резьбового соединения.
- Приварные задвижки: Привариваются к трубопроводу. Используются в трубопроводах с высоким давлением и температурой.
Области применения задвижек
Задвижки широко применяются в различных отраслях промышленности и коммунального хозяйства. Вот некоторые из наиболее распространенных областей применения:
- Нефтегазовая промышленность: Используются для перекрытия потока нефти, газа и других нефтепродуктов в трубопроводах.
- Химическая промышленность: Применяются для перекрытия потока агрессивных химических веществ.
- Энергетика: Используются в системах теплоснабжения и электростанциях для перекрытия потока воды и пара.
- Водоснабжение и канализация: Применяются для перекрытия потока воды в системах водоснабжения и канализации.
- Пищевая промышленность: Используются для перекрытия потока различных пищевых продуктов.
- Металлургия: Применяются в системах охлаждения и водоснабжения металлургических предприятий.
- Строительство: Используются в системах отопления, водоснабжения и канализации зданий и сооружений.
- Сельское хозяйство: Применяются в системах орошения и водоснабжения сельскохозяйственных угодий.
Критерии выбора задвижки
При выборе задвижки необходимо учитывать ряд факторов, чтобы обеспечить ее надежную и долговечную работу. Вот некоторые из основных критериев выбора:
- Рабочая среда: Необходимо учитывать тип рабочей среды, ее температуру и давление. Материал корпуса и уплотнительных элементов должен быть устойчив к воздействию рабочей среды.
- Диаметр трубопровода: Диаметр задвижки должен соответствовать диаметру трубопровода.
- Тип привода: Выбор типа привода зависит от условий эксплуатации и степени автоматизации системы.
- Тип присоединения к трубопроводу: Выбор типа присоединения зависит от конструкции трубопровода и требований к герметичности соединения.
- Производитель: Рекомендуется выбирать задвижки от известных и надежных производителей, которые гарантируют качество своей продукции.
- Стоимость: Необходимо учитывать стоимость задвижки и ее монтажа.
Преимущества и недостатки задвижек
Как и любой тип запорной арматуры, задвижки имеют свои преимущества и недостатки. Знание этих особенностей поможет вам сделать правильный выбор при проектировании и эксплуатации трубопроводных систем.
Преимущества задвижек:
- Простота конструкции: Задвижки имеют относительно простую конструкцию, что облегчает их обслуживание и ремонт.
- Надежность в эксплуатации: При правильном выборе и эксплуатации задвижки обеспечивают надежную и долговечную работу.
- Низкое гидравлическое сопротивление: В открытом положении задвижки практически не создают сопротивления потоку рабочей среды.
- Универсальность: Задвижки могут использоваться для перекрытия потока различных рабочих сред.
- Относительно низкая стоимость: По сравнению с другими типами запорной арматуры, задвижки имеют относительно низкую стоимость.
Недостатки задвижек:
- Большое время открытия/закрытия: Процесс открытия и закрытия задвижки занимает относительно много времени.
- Сложность регулирования потока: Задвижки не предназначены для регулирования потока рабочей среды.
- Возможность возникновения гидроударов: При быстром закрытии задвижки может возникнуть гидроудар в трубопроводе.
- Износ уплотнительных поверхностей: Уплотнительные поверхности задвижки могут изнашиваться со временем, что приводит к потере герметичности.
Монтаж и эксплуатация задвижек
Правильный монтаж и эксплуатация задвижек являются залогом их надежной и долговечной работы. При монтаже необходимо соблюдать следующие рекомендации:
- Перед монтажом необходимо очистить трубопровод от грязи и мусора.
- Задвижку необходимо устанавливать в соответствии с инструкцией производителя.
- При фланцевом соединении необходимо использовать прокладки, соответствующие рабочей среде.
- После монтажа необходимо проверить герметичность соединения.
При эксплуатации задвижек необходимо соблюдать следующие рекомендации:
- Не допускать резкого открытия и закрытия задвижки.
- Регулярно проводить осмотр задвижки на предмет утечек и повреждений.
- Своевременно проводить техническое обслуживание и ремонт задвижки.
- Не использовать задвижку для регулирования потока рабочей среды.
